如今出门在外最怕的就是手机没电，因此对于长途旅行、出差或者上学的人来说，一款大容量高功率快充移动电源是必不可少的，超长续航以及快速充电是其最基本的要求。
近期yoobao羽博就推出了这么一款移动电源，这款产品不仅拥有20000mah大容量，而且配备2a1c三个接口，分别支持22.5w和45w快充。这样一款产品即可轻松解决续航和充电速度两大问题，让长途跋涉中用电不再那么拘束。下面充电头网就和大家分享这款移动电源的拆解，看看其内部用料做工如何。
一、羽博45w快充移动电源外观
包装盒正面印有移动电源使用图，图中还有20000mah、pd 45w两个产品特性，上面是yoobao品牌和移动电源名称，下面上大大的“pd45w”字样以及4个产品特性描述。
包装盒背面上方同样有产品外观图，下面标注产品规格信息。

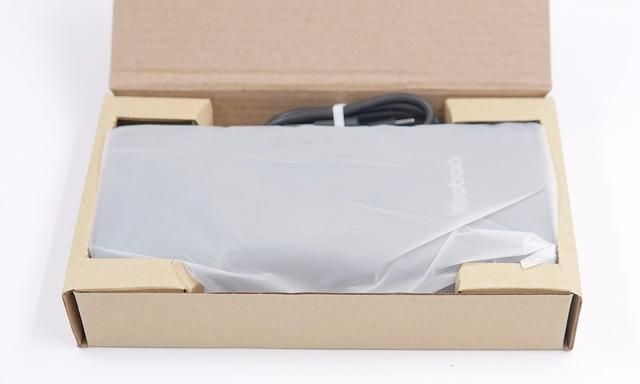

打开包装，里面使用纸盒对产品进行固定和保护，移动电源外套防尘袋。

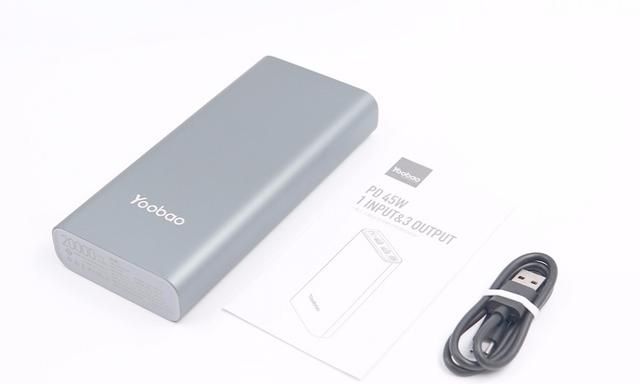

包装内含移动电源、usb-a to usb-c数据线和使用说明书。

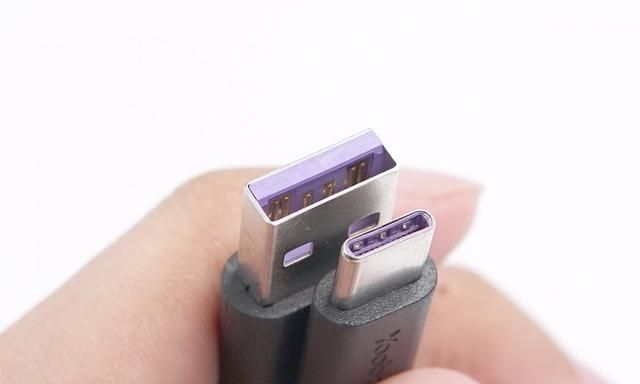

数据线公头特写，正负极加宽，可以通过5a电流。

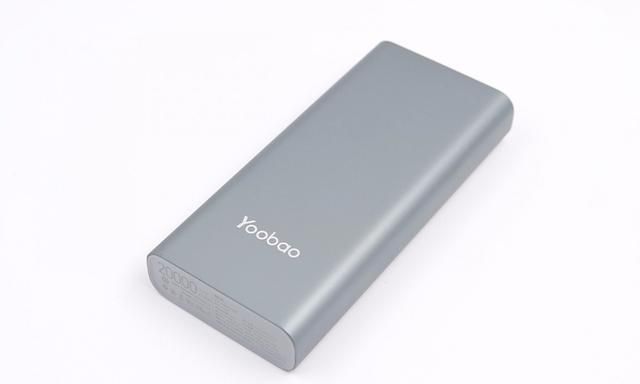

羽博这款移动电源采用金属机身壳，机身壳进行阳极氧化呈陨石灰色，并且表面进行喷砂处理手感细腻，侧身为光滑弧面过渡不硌手。

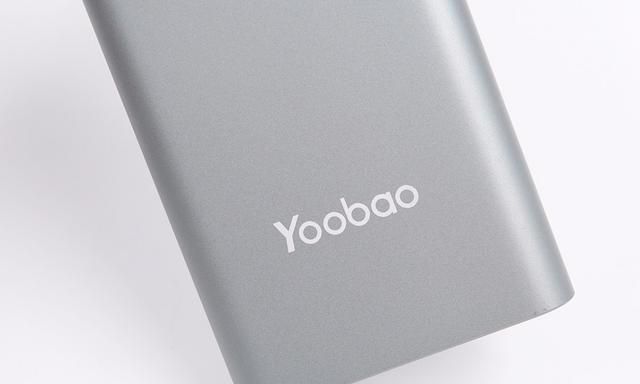

整个移动电源设计非常简洁，仅在机身上镭雕“yoobao”品牌logo。

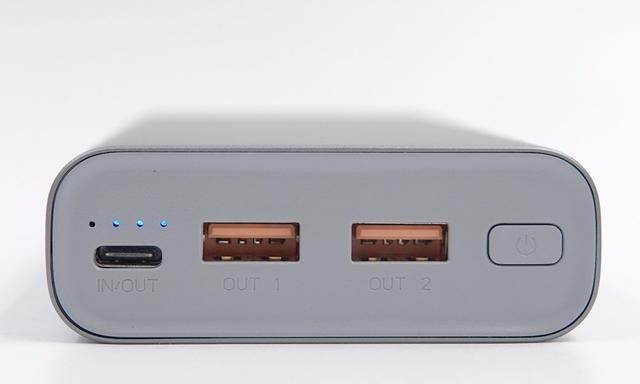

移动电源顶面配有led指示灯（工作时亮蓝光）、usb-c双向快充接口、usb-a1/a2两个输出接口以及电源开关键。

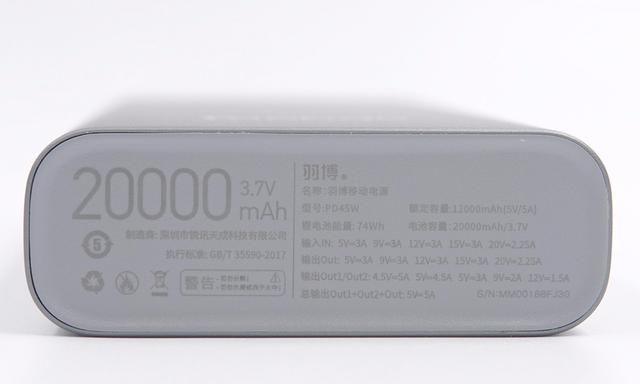

底部外壳上标注移动电源的参数信息
名称：羽博移动电源
型号：pd45w
锂电池能量：74wh
电池容量：20000mah/3.7v
额定容量：12000mah（5v5a）
usb-c输入/输出：5v/3a、9v/3a、12v/3a、15v/3a、20v/2.25a
usb-a1/a2输出：4.5v/5a、5v/4.5a、5v/3a、9v/2a、12v/1.5a
三口同时输出：5v5a
制造商：深圳市锐讯天成科技有限公司

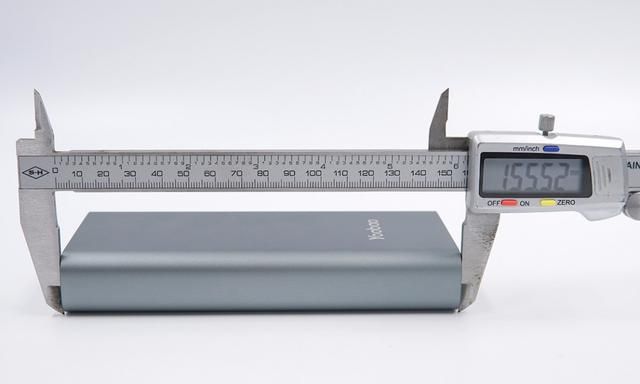

使用游标卡尺实测移动电源长155.52mm。

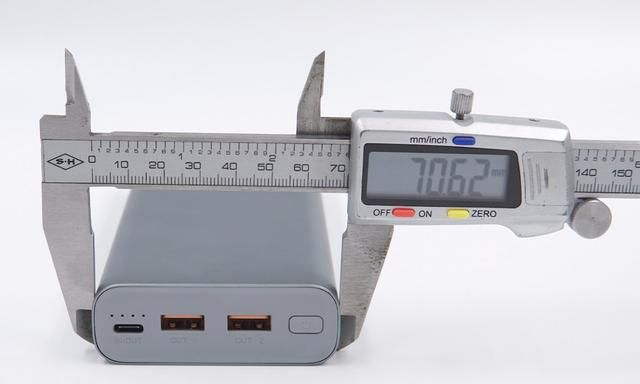

宽为70.62mm。

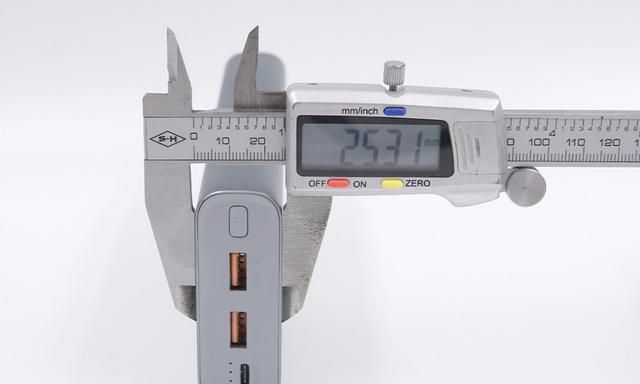

厚度为25.31mm。

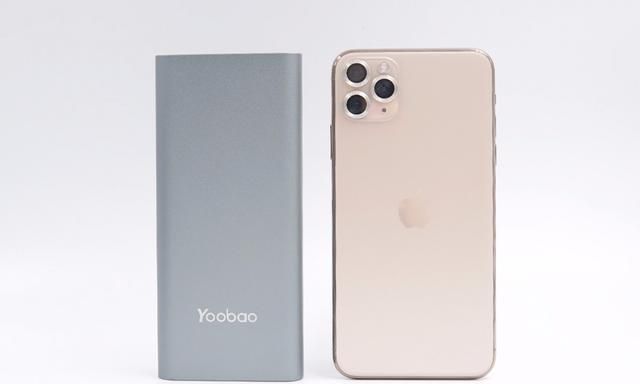

和iphone 11 pro max直观对比，两者大小相当。

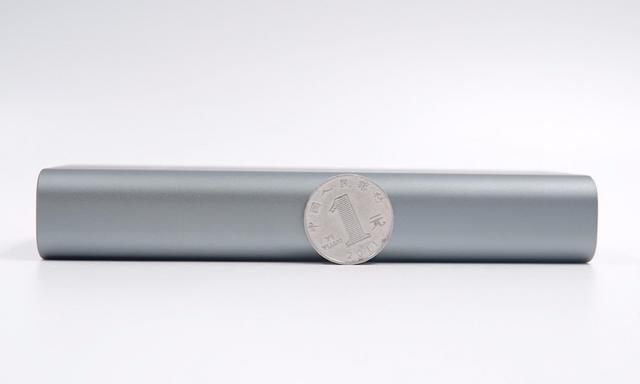

机身厚度和一元硬币直径相当。

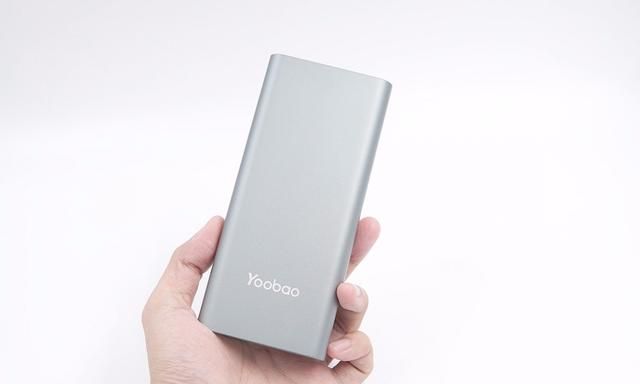

拿在手上直观感受。

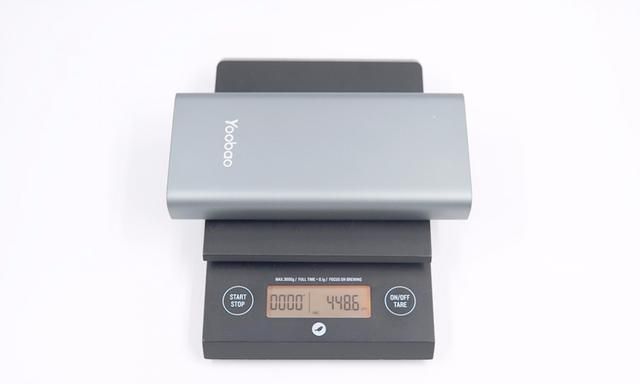

移动电源净重约为449g。

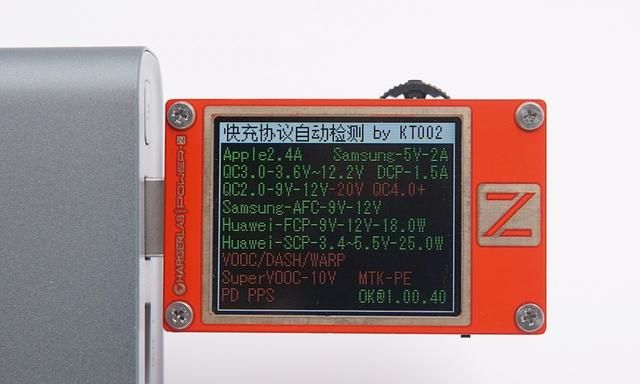

使用chargerlab power-z kt002检测发现两个usb-a口的输出协议一样，都支持apple 2.4a、samsung 5v/2a和dcp协议，以及qc2.0/3.0、afc、fcp、scp快充协议。
另外使用kt002检测usb-c口的输出协议，显示支持samsung 5v/2a、dcp、qc2.0、qc3.0协议。

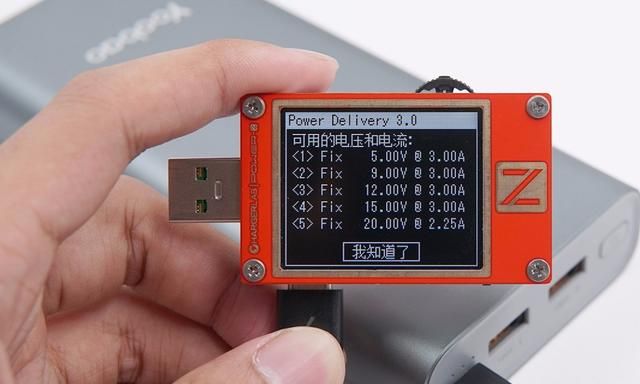

除此之外，其pdo报文显示usb-c口还支持usb pd3.0快充标准，具备5v3a、9v3a、12v3a、15v3a、20v2.25a五组固定电压档位。
二、羽博45w快充移动电源拆解

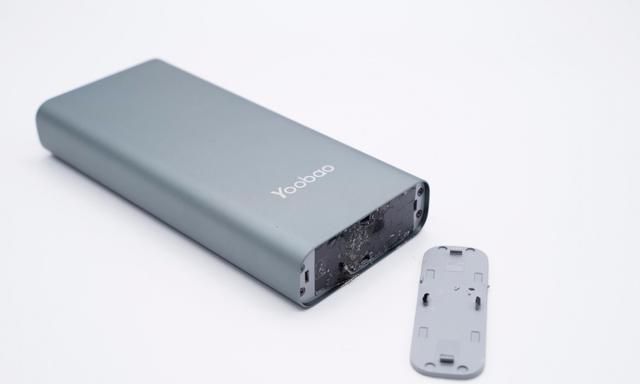

移动电源底面通过卡扣和双面胶封装，拆下外层塑料板，里层塑料板使用螺丝进行固定。

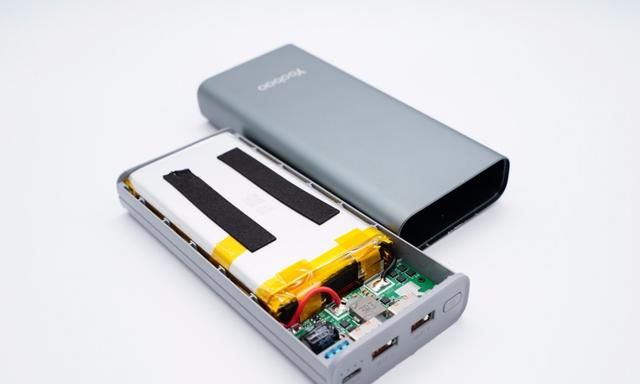

拆掉底部两块塑料板后，即可将内部支撑框架取出，电芯和pcb板放置在框架里进行固定和保护。
电芯上贴有泡棉，pcb板使用螺丝固定。

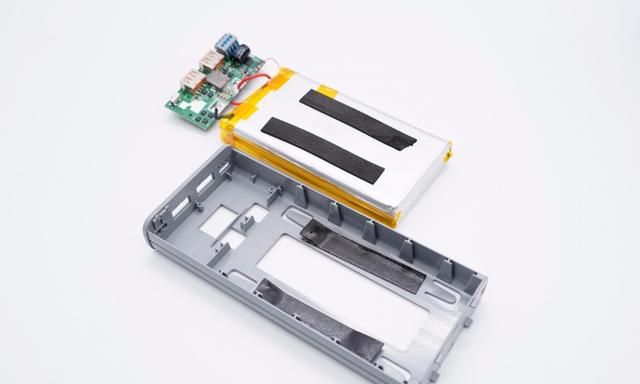

拆掉螺丝取出电芯和pcb板，支撑框架上设有多个镂空槽，避免电芯积热，此外还设有隔离板将pcb板和电芯隔离。

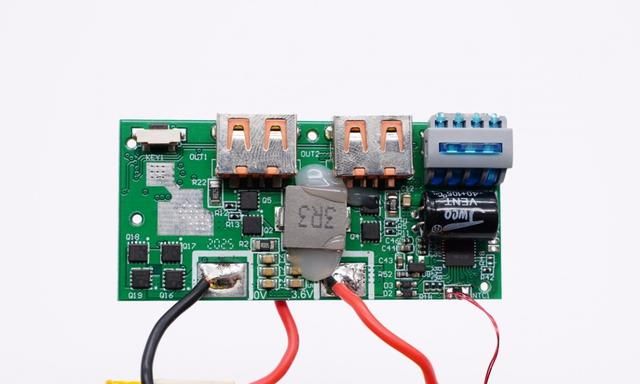

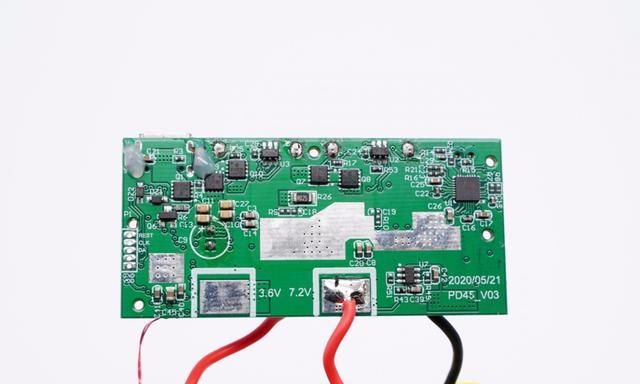

pcb板正面一览，电感打胶固定，左侧部分区域露铜加锡和过孔设计，增强散热。

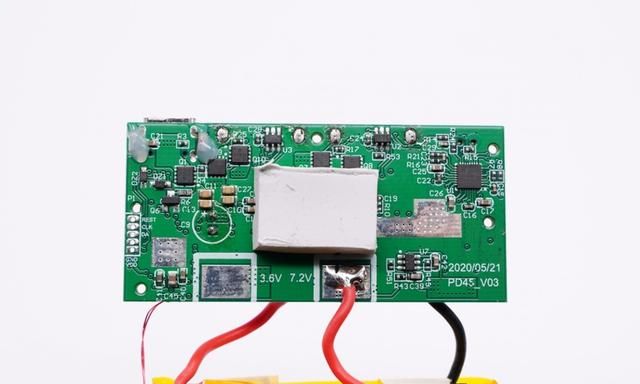

pcb板背面一览，对应电感处贴有导热垫。
导热垫下面同样露铜加锡和过孔处理。
经过对pcb板正背面电路观察分析发现，羽博20000mah 45w双向快充移动电源采用协议芯片控制，2串电池通过升降压ic进行电压转换，实现单路快充，多路5v输出的设计架构。下面我们从电芯放电到三路输出来分析各元器件的信息。

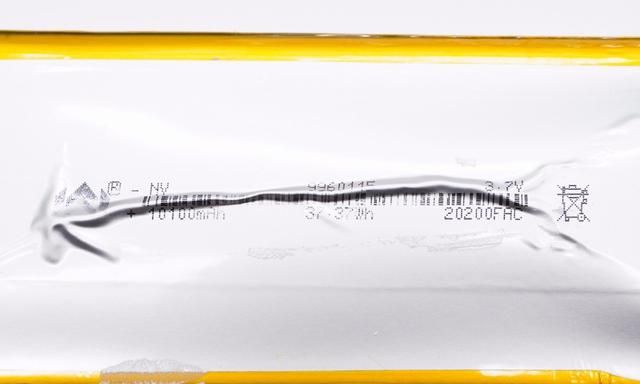

电芯来自nv诺威新能源，单块规格为10100mah/3.7v/37.37wh，三维为115*60*9.9mm。面对充电配件市场的飞速发展，赣州诺威新能源有限公司推出了一系列usb pd快充移动电源专用电芯，涵盖5000mah到13400mah多个容量级电芯，不同容量级电芯还拥有多个外形尺寸，可以全方位满足客户的选型需求，为usb pd快充移动电源的开发提供强劲的动力支撑。
充电头网了解到，采用诺威新能源电芯的产品还有羽博26800mah 45w usb pd快充移动电源、tegic 8000mah无线充移动电源、品胜20000mah 22.5w全协议快充移动电源等。

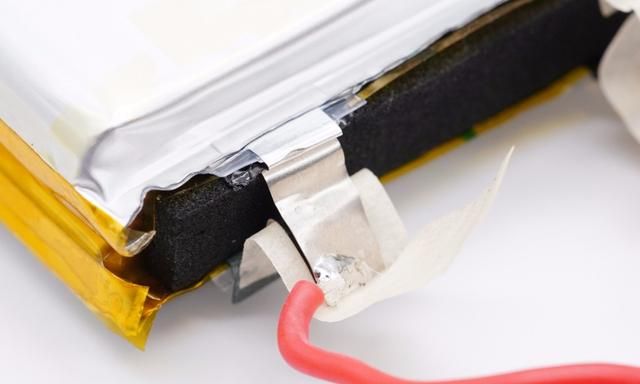

导线和镍片焊接处包裹绝缘胶带，此外电池极耳处还使用泡棉填充。

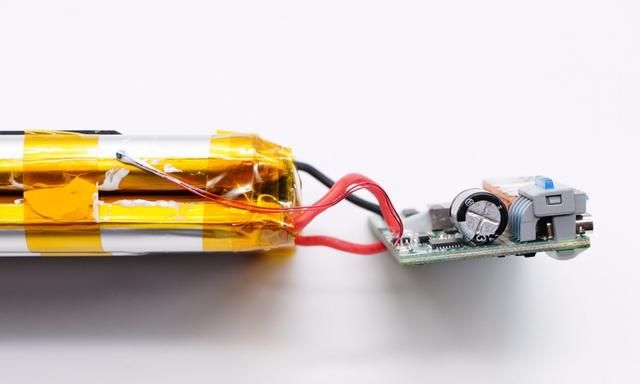

电芯侧面配有热敏电阻进行温度监控。
镍片焊接处特写。

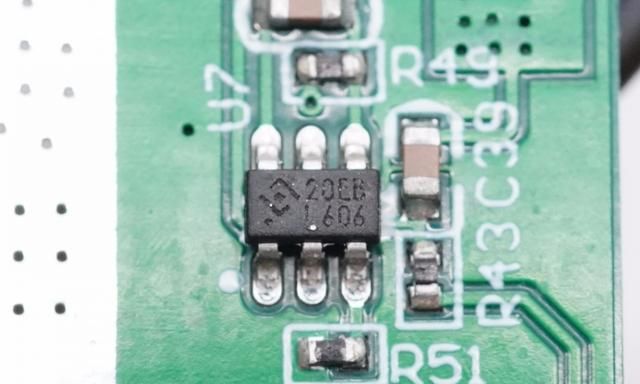

hycon宏康 hy2120 2节锂电池保护ic，用于2串锂电池的过充，过放，过电流保护。

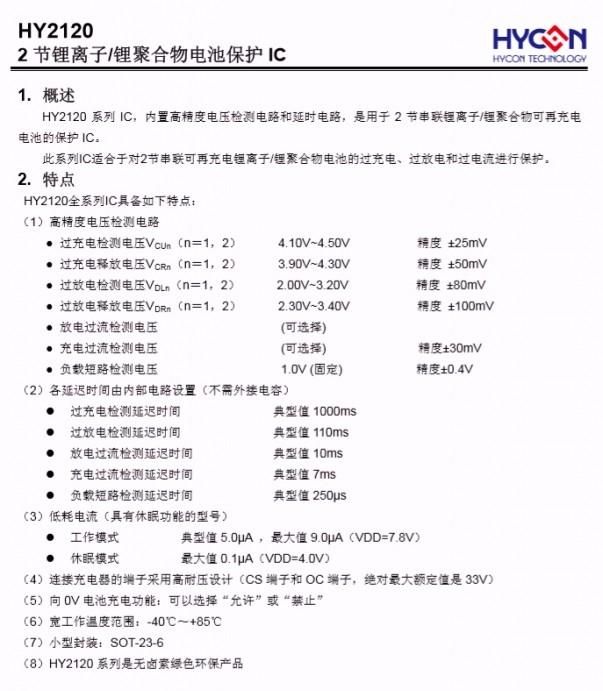

宏康 hy2120 详细资料。

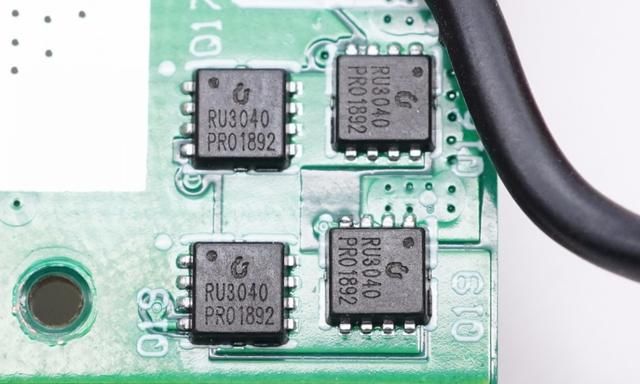

四颗丝印ru3040芯片，实际型号为ru3040m，来自ruichips锐骏，nmos，耐压30v，用于锂电池保护功能。

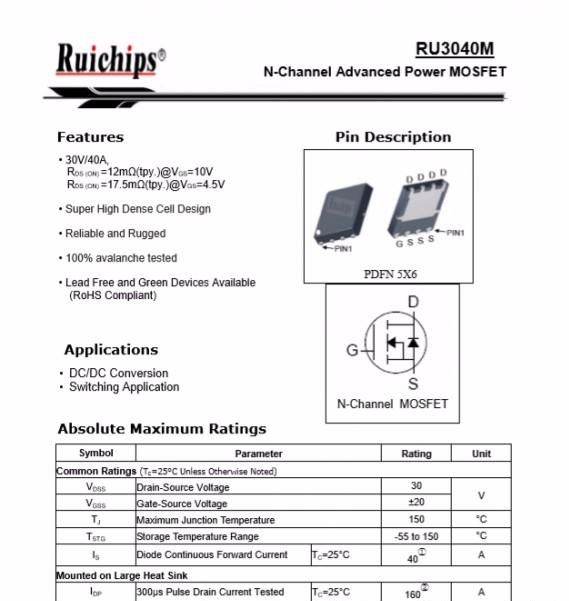

锐骏ru3040m详细资料。

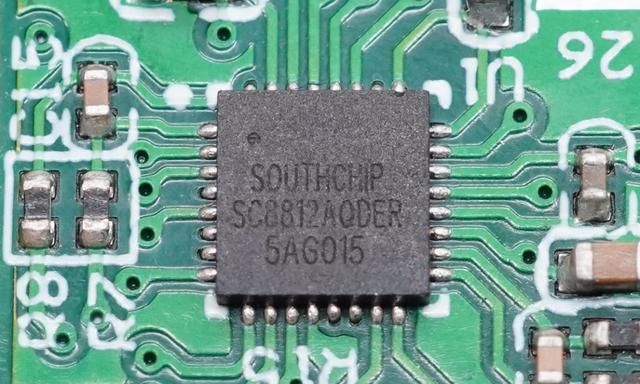

南芯sc8812a高效率同步双向升降压芯片，支持升压或降压为1-4节电池充电，可完成充电、放电控制，支持各种电压转换和充电状态指示；内置10bit adc，采用i2c数控接口，配置输出电压和限流值，简化的外部器件，有助于减少占板面积。

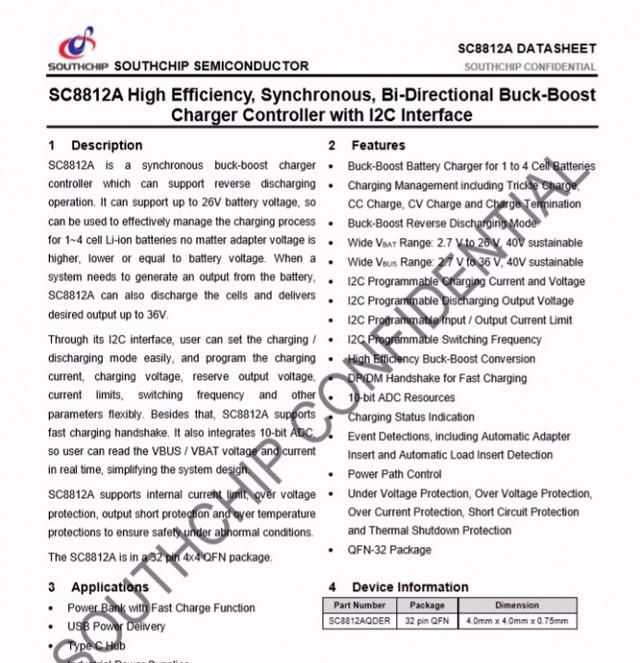

南芯sc8812a资料信息。

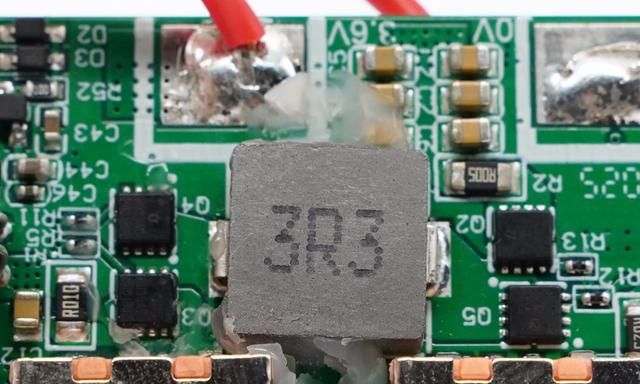

3r3升降压电感特写，两侧有胶水加固。

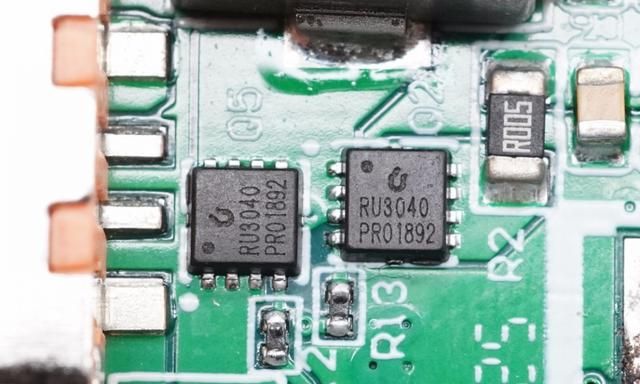

电感旁边是两颗锐骏半导体的ru3040m mos管。
另一侧还有两颗，四颗组成h桥同步升降压，和电感配合南芯sc8812a进行升降压。

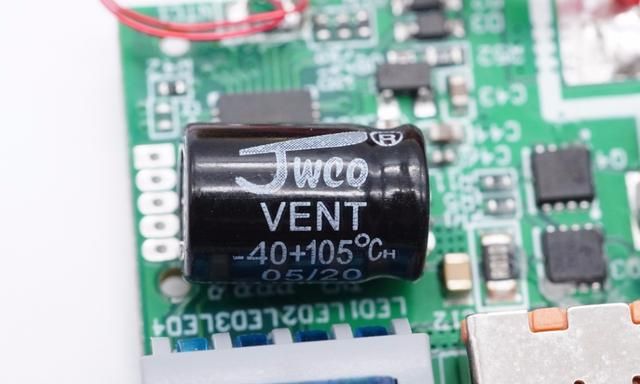

一颗滤波电解电容，规格为35v 220μf，来自深圳市jwco佳维诚电子有限公司。
chipsea芯海科技cs32g020k8u6 32位mcu，cs32g020系列是芯海科技推出的支持usb type-c和pd3.0协议的usb-c控制器，可应用于pc电源适配器、手机充电器、移动电源、车充、hub等领域。
cs32g020内嵌arm cortex-m0内核，主频最高48mhz，因而可以支持很广范围的工业控制和需要高性能cpu的场合。内置64k字节程序flash，数据flash大小可配置（与程序flash共享），4k字节ldrom，8k字节sram。cs32g020封装包括qfn24和qfn32。

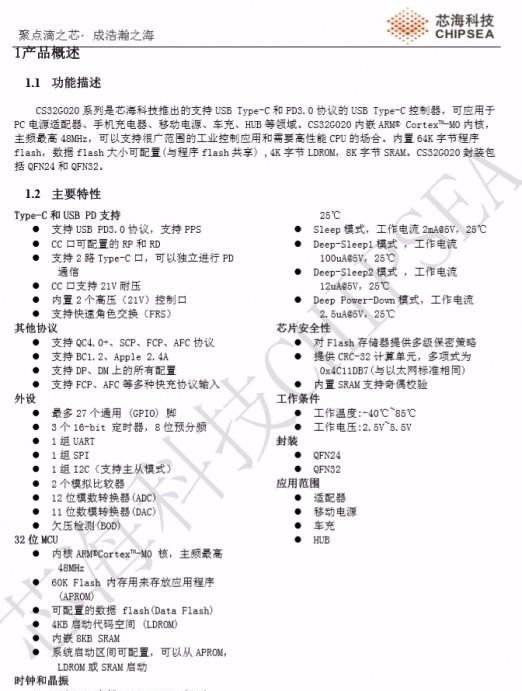

芯海科技 cs32g020k8u6 详细资料。

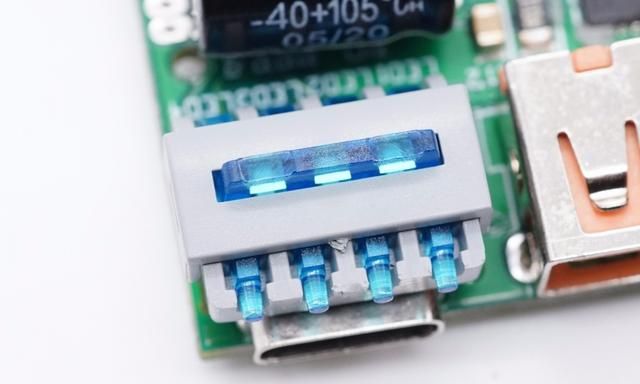

led灯上覆盖有蓝色导光柱，并且套有灰色塑料壳防止串光。

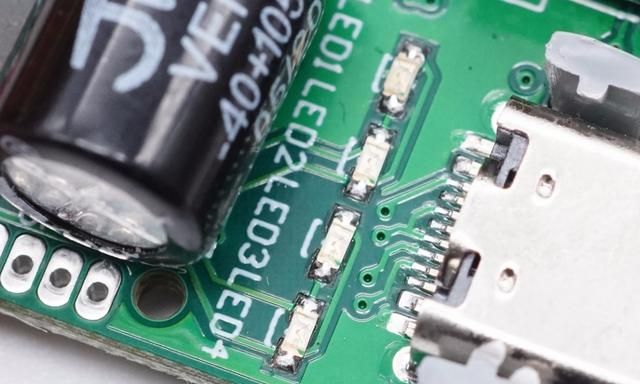

led电量指示灯特写。

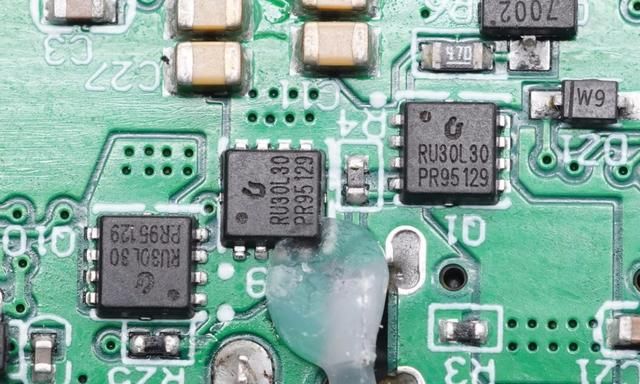

三颗锐骏半导体ru30l30m，pmos，耐压30v，分别作为usb-c和其中一个usb-a口的过流保护开关。

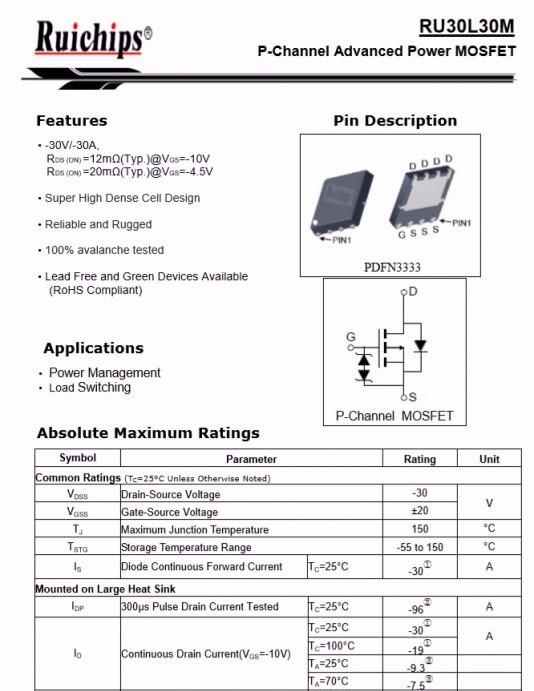

锐骏半导体 ru30l30m 详细资料。

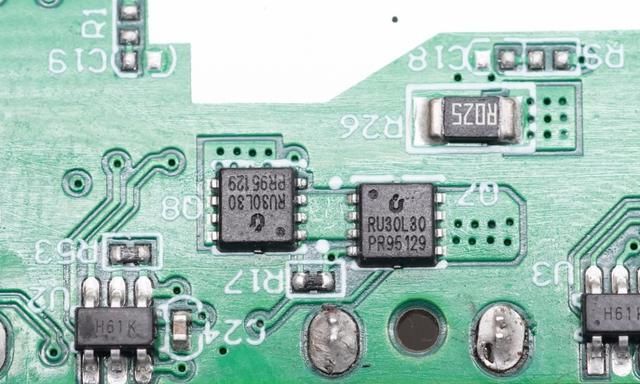

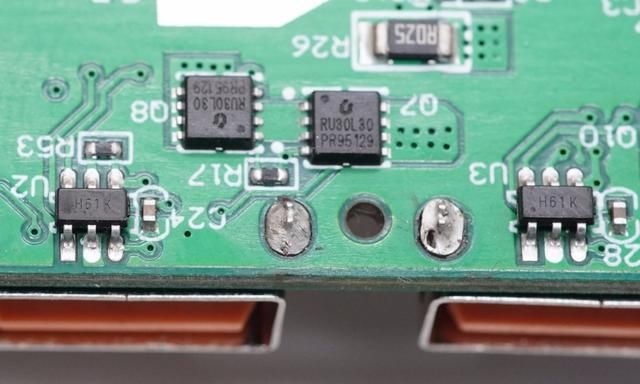

另外两颗锐骏ru30l30m特写，作为另一个usb-a口的输出保护开关。
两颗英集芯ip2161_bz协议芯片，在多功能快充支持的基础上还加入了华为5a快充的支持，增加产品受众，更加提升移动电源产品竞争力。

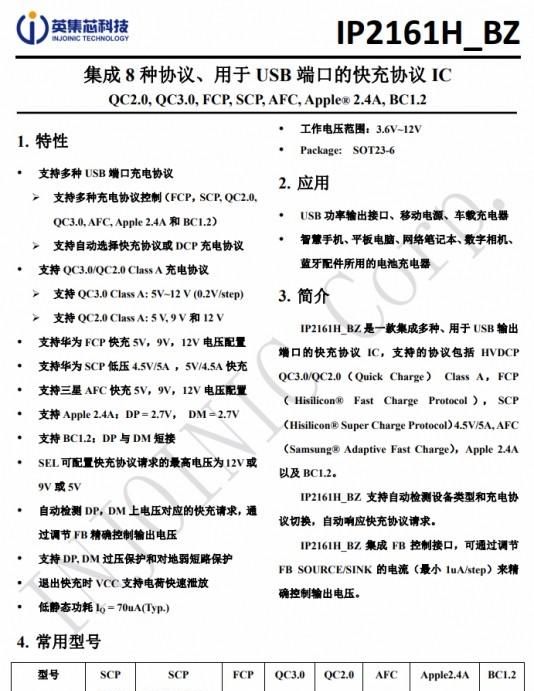

英集芯 ip2161h_bz 详细资料。

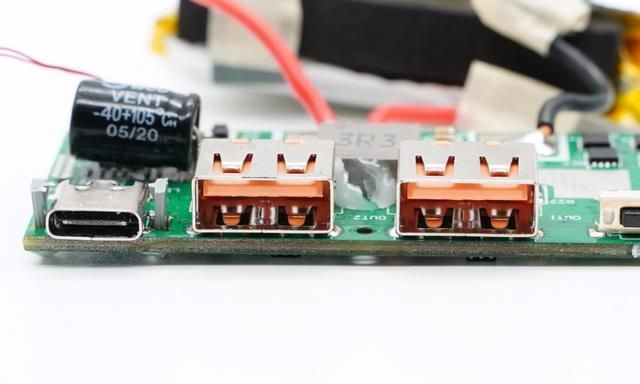

三个usb母座特写，过孔焊接。

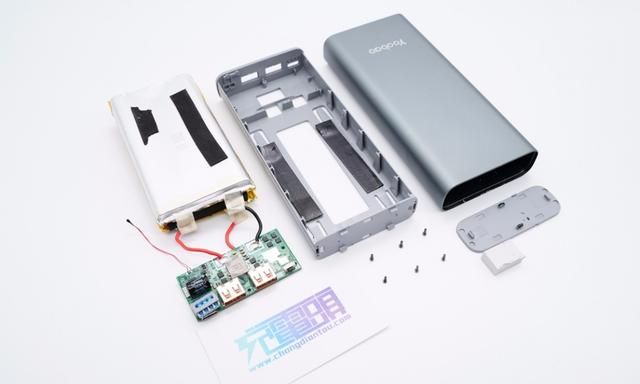

全部拆解完毕，来张全家福。
充电头网拆解总结
yoobao羽博这款20000mah 45w pd双向快充移动电源采用铝合金外壳，表面阳极氧化和喷砂处理，上手感好。两个usb-a口性能完全一致，支持qc2.0/3.0、afc、fcp、scp快充协议，最大输出功率22.5w，可盲插使用；usb-c口支持qc和pd快充，具备5/9/12/15v3a、20v2.25a五组电压档位，45w双向快充无论是自身蓄电还是给手机、笔记本等设备充电，速度都很快。
充电头网通过拆解发现，移动电源2a1c三个接口的升降压转换全部由南芯sc8812a 锐骏ru3040m来完成，单口输出快充多口输出5v。并且usb-c口双向快充由芯海科技cs32g020k8u6进行控制，每个usb接口都配有保护管。usb-a接口采用英集芯 ip2161h_bz协议芯片，最大卖点是新增华为scp快充支持，这在移动电源上还是比较少见的，极大方便了华为手机用户。电芯保护电路由宏康hy2120搭配锐骏mos组成，并配有热敏电阻进行温度监控，此外电芯的绝缘措施也做得很足。产品整体用料做工扎实。
