城市轨道交通监测技术—水平位移监测方法∶小角法（基准线法）
常见的基准线法包括激光准直法、活动觇牌法、小角法，而小角法是城市轨道交通工程中水平位移监测的常用方法。小角法是利用精密全站仪精确地测出基准线方向与测站点到监测点的视线方向之间所夹的小角，从而计算监测点相对于基准线的偏离值。
1.测点布设∶测点埋设方法同极坐标法，需在垂直于变形方向的延长线上设置固定测站。
2.常用仪器设备∶基准线法测量水平位移常用仪器设备为全站仪。
3.观测方法∶应垂直于所测位移方向布设视准线，并应以工作基点作为测站点，测站点与监测点之间的距离宜符合下表的规定。监测点偏离视准线的角度不应超过30分。每期观测时，利用全站仪观测各监测点的小角值，观测不应少于1测回。

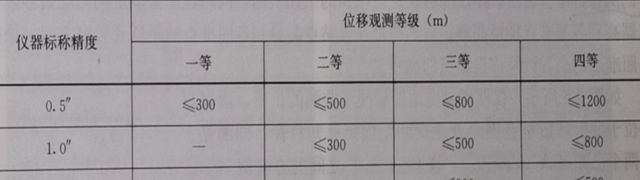

全站仪小角法观测距离要求表
4.数据处理∶如下图所示，监测点偏离视准线的垂直距离d应按下式计算∶
d=△a/p×d
式中 a一偏角（"）;
d-监测点至测站点之间的距mm）；
p一常数，其值为206265"

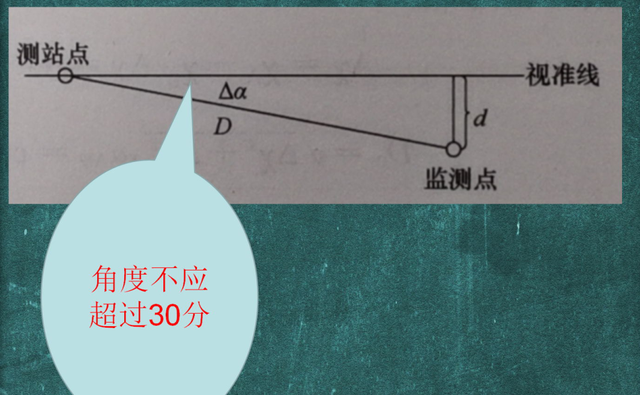

小角法计算示意图
