一、术语

1、强度：构件截面材料或连接抵抗破坏的能力。强度计算是防止结构构件或连接因材料强度被超过而破坏的计算。

2、承载能力：结构或构件不会因强度、稳定或疲劳等因素破坏所能承受的最大内力；或塑性分析形成破坏机构时的最大内力；或达到不适应于继续承载的变形时的内力。

3、脆断：一般指钢结构在拉应力状态下没有出现警示性的塑性变形而突然发生的脆性断裂。

4、强度标准值：国家标准规定的钢材屈服点(屈服强度)或抗拉强度。

5、强度设计值：钢材或连接的强度标准值除以相应抗力分项系数后的数值。

6、一阶弹性分析：不考虑结构二阶变形对内力产生的影响，根据未变形的结构建立平衡条件，按弹性阶段分析结构内力及位移。

7、二阶弹性分析：考虑结构二阶变形对内力产生的影响，根据位移后的结构建立平衡条件，按弹性阶段分析结构内力及位移。

8、屈曲：杆件或板件在轴心压力、弯矩、剪力单独或共同作用下突然发生与原受力状态不符的较大变形而失去稳定。

9、腹板屈曲后强度：腹板屈曲后尚能继续保持承受荷载的能力。

10、通用高厚比：参数，其值等于钢材受弯、受剪或受压屈服强度除以相应的腹板抗弯、抗剪或局部承压弹性屈曲应力之商的平方根。

11、整体稳定：在外荷载作用下，对整个结构或构件能否发生屈曲或

失稳的评估。

12、有效宽度：在进行截面强度和稳定性计算时宽度。假定板件有效的那

13、有效宽度系数：板件有效宽度与板件实际宽度的比值。

14、计算长度：构件在其有效约束点间的几何长度乘以考虑杆端变形情况和所受荷载情况的系数而得的等效长度，用以计算构件的长细比。计算焊缝连接强度时采用的焊缝长度。

15、长细比：构件计算长度与构件截面回转半径的比值。

16、换算长细比：在轴心受压构件的整体稳定计算中，按临界力相等的原则，将格构式构件换算为实腹构件进行计算时所对应的长细比或将弯扭与扭转失稳换算为弯曲失稳时采用的长细比。

17、支撑力：为减小受压构件(或构件的受压翼缘)的自由长度所设置的侧向支承处，在被支撑构件（或构件受压翼缘)的屈曲方向，所需施加于该构件(或构件受压冀缘)截面剪心的侧向力。

18、无支撑纯框架：依靠构件及节点连接的抗弯能力，抵抗侧向荷载的框架。

19、强支撑框架：在支撑框架中，支撑结构(支撑桁架、剪力墙、电梯井等)抗侧移刚度较大，可将该框架视为无侧移的框架。

20、弱支撑框架：在支撑框架中，支撑结构抗侧移刚度较弱，不能将该框架视为无侧移的框架。

21、摇摆柱：框架内两端为铰接不能抵抗侧向荷载的柱。

22、柱腹板节点域：框架梁柱的刚接节点处，柱腹板在梁高度范围内的区域。

23、球形钢支座：使结构在支座处可以沿任意方向转动的钢球面作为传力的铰接支座或可移动支座。

24、橡胶支座：满足支座位移要求的橡胶和薄钢板等复合材料制品作为传递支座反力的支座。

25、主管：钢管结构构件中，在节点处连续贯通的管件，如桁架中的弦杆。

26、支管：钢管结构中，在节点处断开并与主管相连的管件，如桁架中与主管相连的腹杆。

27、间隙节点：两支管的趾部离开一定距离的管节点。

28、搭接节点：在钢管节点处，两支管相互搭接的节点。

29、平面管节点：支管与主管在同一平面内相互连接的节点。

30、空间管节点：在不同平面内的支管与主管相接而形成的管节点。

31、组合构件：由一块以上的钢板(或型钢)相互连接组成的构件，如工字形截面或箱形截面组合梁或柱。

32钢与混凝土组合梁：由混凝土翼板与钢梁通过抗剪连接件组合而成能整体受力的梁。

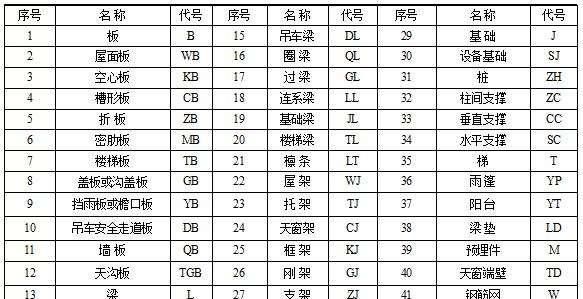

二、符号

1、作用和作用效应设计值

f——集中荷载；

h——水平力；

m——弯矩；

n——轴心力；

p——高强度螺栓的预拉力；

q——重力荷载；

r——支座反力；

v——剪力。

2、计算指标

e ——钢材的弹性模量；

ec——混凝土的弹性模量；

g ——钢材的剪变模量；

nat——个锚栓的抗拉承载力设计值；

nbt、nbv、nbc——一个螺栓的抗拉、抗剪和承压承载力设计值；

nrt、nrv、nrc——一个铆钉的抗拉、抗剪和承压承载力设计值；

ncv——组合结构中一个抗剪连接件的抗剪承载力设计值；

npjtnpjc——受拉和受压支管在管节点处的承载力设计值；

sb——支撑结构的侧移刚度(产生单位侧倾角的水平力)；

f ——钢材的抗拉、抗压和抗弯强度设计值；

fv——钢材的抗剪强度设计值；

fce——钢材的端面承压强度设计值；

fst——钢筋的抗拉强度设计值；

fy——钢材的屈服强度(或屈服点)；

fat——锚栓的抗拉强度设计值；

fbtfbvfbc——螺栓的抗拉、抗剪和承压强度设计值；

frtfrvfrc——铆钉的抗拉、杭剪和承压强度设计值；

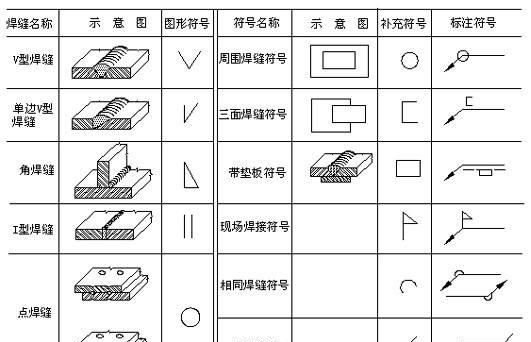

fwtfwvfwc——对接焊缝的抗拉，抗剪和抗压强度设计值；

fwt——角焊缝的抗拉、抗剪和抗压强度设计值；

fc ——混凝土抗压强度设计值；

δu——楼层的层间位移；

[υq]——仅考虑可变荷载标准值产生的挠度的容许值；

[υt]——同时考虑永久和可变荷载标准值产生的挠度的容许值；

σ ——正应力；

σc——局部压应力；

σf——垂直于角焊缝长度方向，按焊缝有效截面计算的应力；

δσ——疲劳计算的应力幅或折算应力幅；

δσ——变幅疲劳的等效应力幅；

[δσ]——疲劳容许应力幅；

σcrσc.crτcr——板件在弯曲应力、局部压应力和剪应力单独作用时的临界应力；

τ ——剪应力；

τf——沿角焊缝长度方向，按焊缝有效截面计算的剪应力；

ρ ——质量密度。

3、几何参数

a ——毛截面面积；

an——净截面面积；

h——柱的高度；

h1、h2、h3——阶形柱上段、中段(或单阶柱下段)、下段的高度；

i ——毛截面惯性矩；

it——毛截面抗扭惯性矩；

iw——毛截面扇性惯性矩；

in——净截面惯性矩；

s ——毛截面面积矩；

w ——毛截面模量；

wn——净截面模量；

wp——塑性毛截面模量；

wpn——塑性净截面模量；

ag ——间距，间隙；

b——板的宽度或板的自由外伸宽度；

bo——箱形截面翼缘板在腹板之间的无支承宽度；混凝土板托顶部的宽度；

bs——加劲肋的外伸宽度；

be——板件的有效宽度；

d ——直径；

de——有效直径；

do——孔径；

e ——偏心距；

h ——截面全高；楼层高度；

hc1——混凝土板的厚度；

hc2——混凝土板托的厚度；

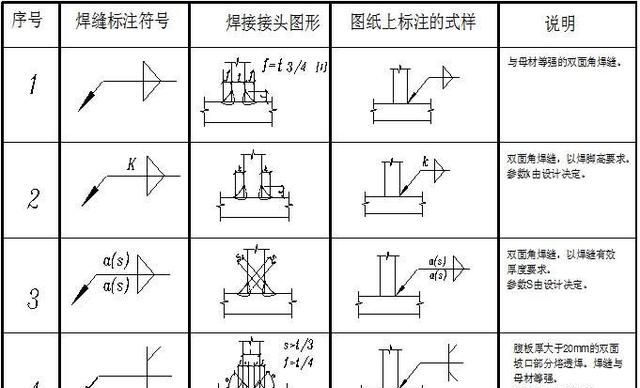

he——角焊缝的计算厚度；

hf——角焊缝的焊脚尺寸；

hω——腹板的高度。

ho——腹板的计算高度；

i ——截面回转半径；

l ——长度或跨度；

ll——粱受压翼缘侧向支承间距离；螺栓(或铆钉)受力方向的连接长度；

lo——弯曲屈曲的计算长度；

lω——扭转屈曲的计算长度；

lw——焊缝的计算长度；

lz——集中荷载在腹板计算高度边缘上的假定分布长度；

s——部分焊透对接焊缝坡口根部至焊缝表面的最短距离；

t——板的厚度；主管壁厚；

ts——加劲肋厚度；

tw——腹板的厚度；

α ——夹角；

θ ——夹角；应力扩散角；

γb——梁腹板受弯计算时的通用高厚比；

γs——梁腹板受剪计算时的通用高厚比；

γc——梁腹板受局部压力计算时的通用高厚比；

γ ——长细比；

γo、γyz、γz、γuz——换算长细比，

4、计算系数及其他

c——用于疲劳计算的有量纲参数，

k1k2——构件线刚度之比；

ks——构件受剪屈曲系数；

ov——管节点的支管搭接率；

n ——螺栓、铆钉或连接件数目；应力循环次数：

nl——所计算截面上的螺栓(或铆钉)数目；

nf——高强度螺栓的传力摩擦面数目；

nv——螺栓或铆钉的剪切面数目；

α——线膨胀系数；计算吊车摆动引起的横向力的系数，

αe——钢材与混凝土弹性模量之比；

αe——梁截面模量考虑腹板有效宽度的折减系数；

αf——疲劳计算的欠载效应等效系数；

αo——柱腹板的应力分布不均匀系数；

αy——钢材强度影响系数；

αl——梁腹板刨平顶紧时采用的系数；

α2i——考虑二阶效应框架第；层杆件的侧移弯矩增大系数；

β ——支管与主管外径之比；用于计算疲劳强度的参数；

βb——梁整体稳定的等效临界弯矩系数；

βf——正面角焊缝的强度设计值增大系数；

βm、βt——压弯构件稳定的等效弯矩系数：

βl——折算应力的强度设汁值增大系数；

γ ——栓钉钢材强屈比；

γo——结构的重要性系数：

γx、γy——对主轴x、y的截面塑性发展系数；

η——调整系数；

ηb——梁截面不对称影响系数；

η1、η2——用于计算阶形柱计算长度的参数；

μ——高强度螺栓摩擦面的抗滑移系数；柱的计算长度系数；

μ1、μ2、μ3——阶形柱上段、中段(或单阶柱下段)、下段的计算长度系数；

ξ——用于计算梁整体稳定的参数；

ρ——腹板受压区有效宽度系数；

φ——轴心受压构件的稳定系数；

φb、φ’b——梁的整体稳定系数；

ψ——集中荷载的增大系数；

ψn、ψa、ψd——用于计算直接焊接钢管节点承载力的参数。
