设计师进修课之图例符号使用 hjsj-2022
为使设计专业学生快速了解制图标准，理解房屋建筑室内装饰装修制图规则，保证制图质量，提高制图效率，清晰、明了地理解施工图纸中各使用的符号、图标、填充示例等要求，为设计师培训需要编写本文案。
本文案由华建工艺学会、华建环境设计研究所编写的建筑室内设计施工图符号、图标、图例为最基本的设计师入门版。
▷目录
1、常见的施工图符号及图例
2、常见的平面符号及图例
3、常见的填充符号及图例
4、常见的绘图比例及表示
1.施工图符号及图例
1 对称符号：
对称符号应由对称线和分中符号组成，分中符号可采用两对平行线或英文缩写。
主要作用：当所绘制图纸出现完全对称时，可使用这个符号表示。

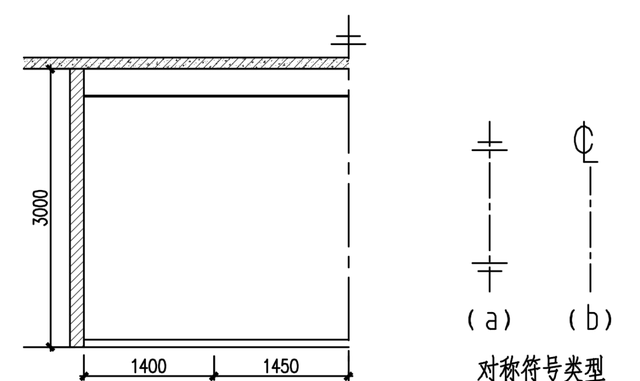

△对称符号
2 索引符号：
在平面图中采用立面索引符号时，应采用阿拉伯数字或字母为立面编号代表各投视方向，并应以顺时针方向排序。
主要作用：在平面图指引出立面图的方向。

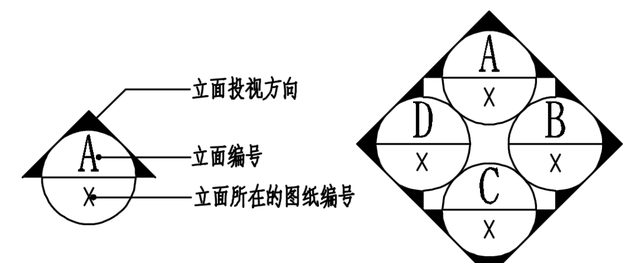

△索引符号注解

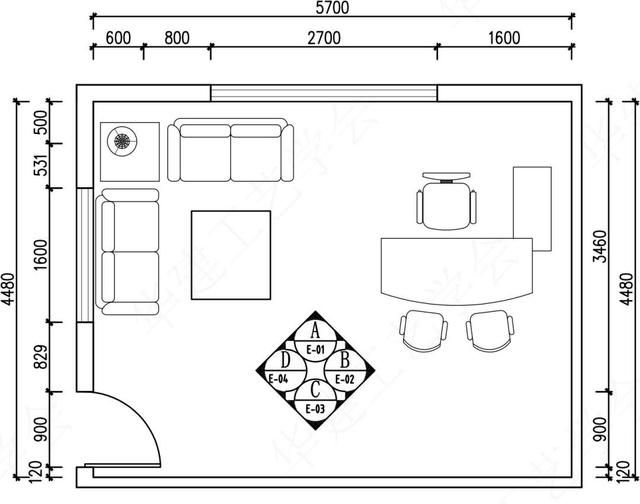

△索引符号应用
3 剖切符号：
剖面符号应在图号圆圈内画一水平直径，上半圆中应用阿拉伯数字或字母注明该图样编号，下半圆中应用阿拉伯数字或字母注明该图索引符号所在图纸编号。
主要作用：表示某个地方需要剖开做施工详图索引。

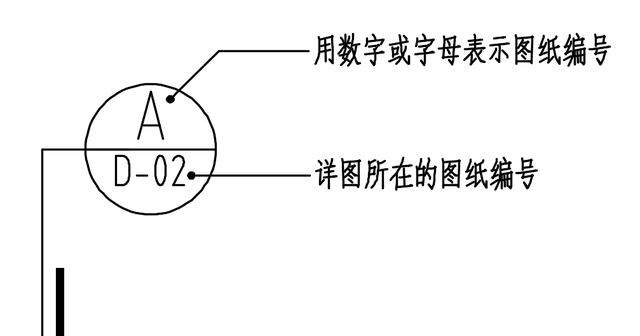

△剖切符号注解
△剖切符号应用

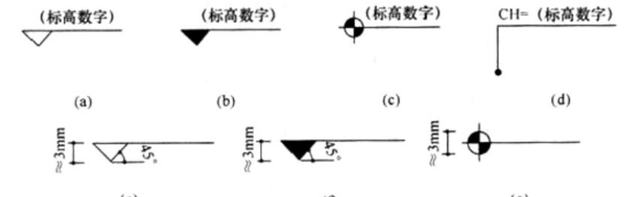

4 标高符号：
标高符号可采用直角等腰三角形，也可采用涂黑的三角形成90°对顶角的圆，标注顶棚标高时，也可采用ch符号表示。
主要作用：标高是标注高度的一种尺寸形式，有以米为单位。

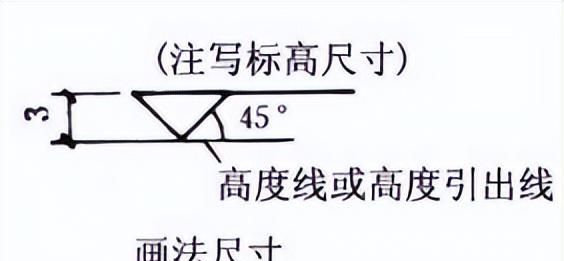

△标高符号注解
5 连续符号：
连接符号应以折断线或波浪线表示需连接的部位。
主要作用：在绘制图纸时，如遇到材料、规律变化一样，但长度较长的图纸时，可使用连接符号表示，这样就可以缩短上下图的尺寸，放大了上下端图纸。

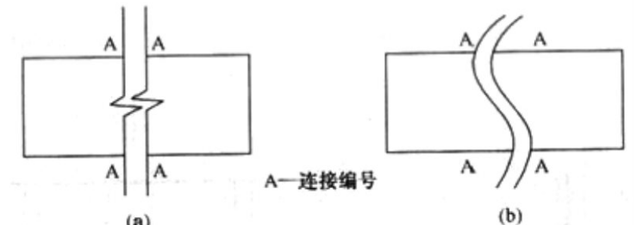

△连续符号注解
△连续符号应用

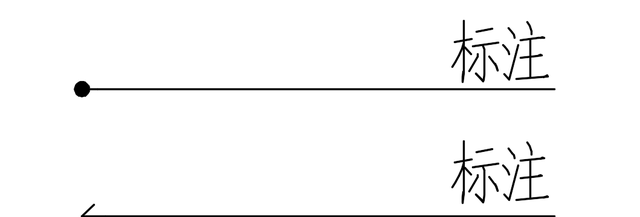

6 引出线：
引出线起止符号可采用圆点绘制，也可采用箭头绘制。
主要作用：引出线主要是对施工图做解释的作用。
△引出线类型
△引出线应用
7 坡度符号：
坡度符号箭头指向为下坡方向，坡度值数字在符号的上方。
主要作用：在施工图中对倾斜部分的标注。

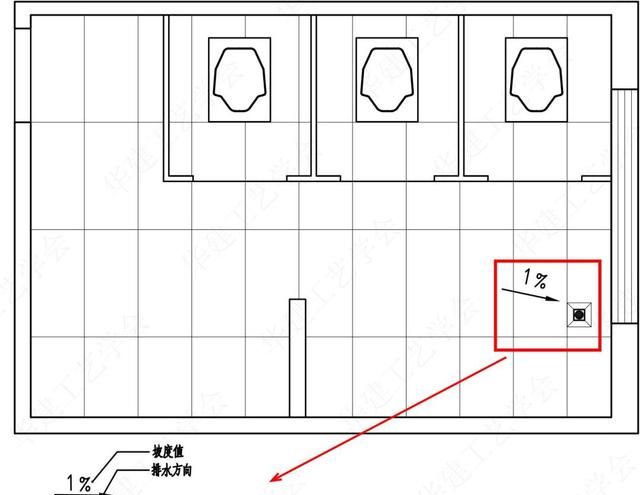

△坡度符号应用
8 铺贴开启位符号：
铺贴开启位符号一般用箭头组合而成，箭头指向扣板吊顶或地板砖的开线位置及安装、铺贴方向。
主要作用：方便在施工时开位与排版。
△铺贴开启位符号应用

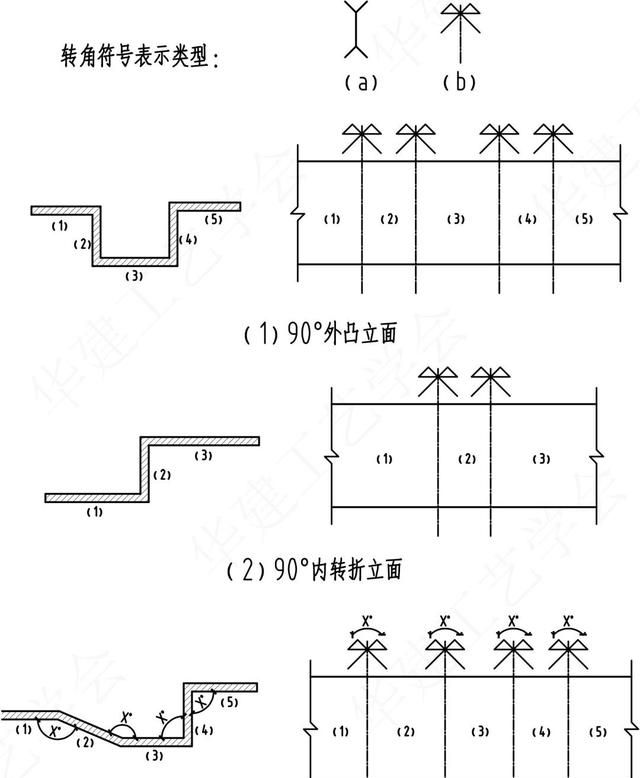

9 转角符号：
转角符号应以垂直线连接两端交叉线并加注角度符号表示。
主要作用：当绘制有转角的立面时，可用转角符号表示这里为转角位。
△转角符号应用
10 分割符号：
分割符号应以相对的两个三角形并加中间线条符号表示。两个三角形指向的方向就是分割的空间。
主要作用：可以更好的标明分离开空间。
△分割符号注解

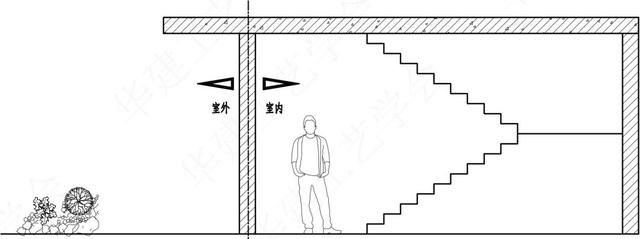

△分割符号应用

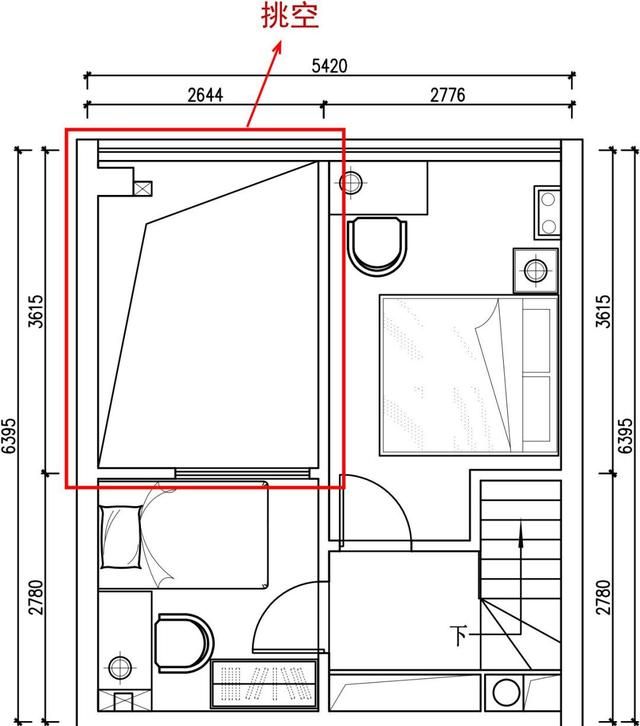

11 挑空符号：
挑空符号用折线表示，折线分割空间不均等。
主要作用：用来表示烟道、风道、挑空大堂的挑空空间。

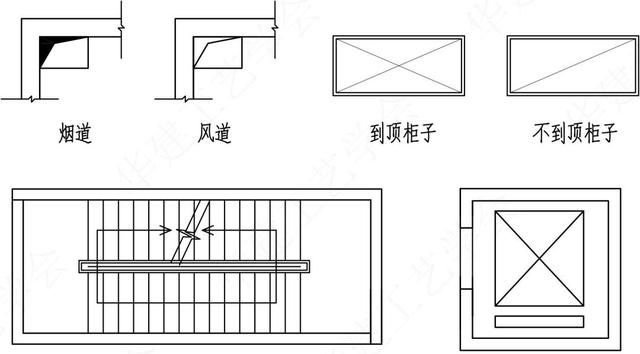

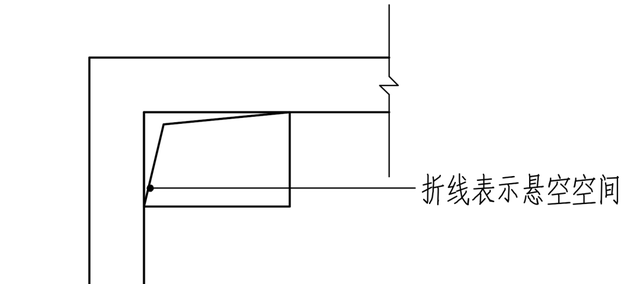

△挑空符号注解
△挑空符号应用

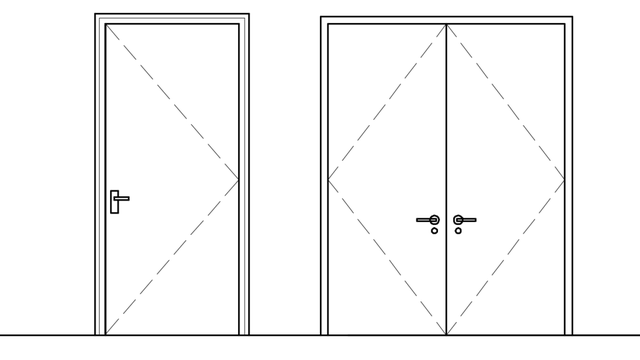

12 开门方向符号：
开门方向符号应用对等的虚折线表示，虚折线对角形成的对面就是开门位。
主要作用：绘制立面时用来表示门开启的方向。

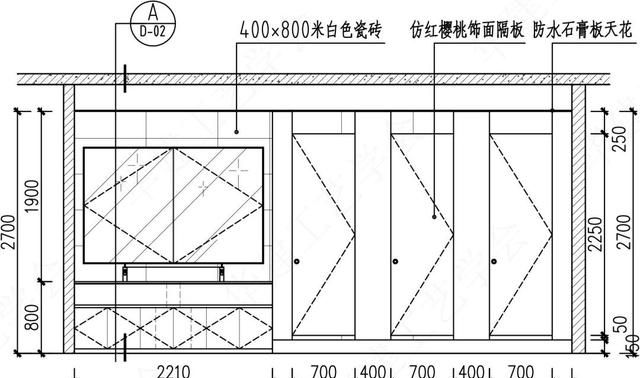

△开门方向符号应用

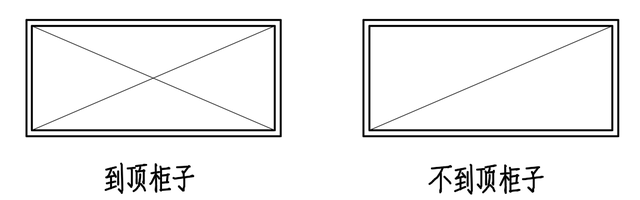

13 家具柜子的到顶符号：
到顶的家具柜子在顶面用“×”表示。
不到顶的家具柜子在顶面用“╱”表示。
△柜子符号表示
14 内藏灯符号：
在绘制施工图时内藏灯常用“┄┄┄”虚线表示。
△内藏灯符号表示
2.常见的平面符号及图例
2.1 平面图指引：
在平面图不同物件都有特定的符号代表：

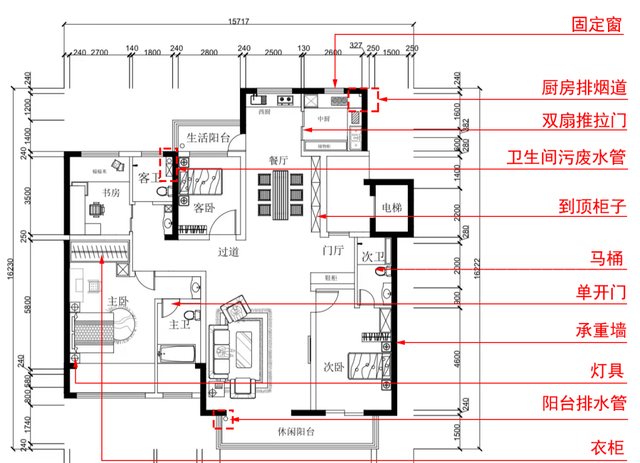

△平面图符号注解
2.2 常见构造及配件图例：

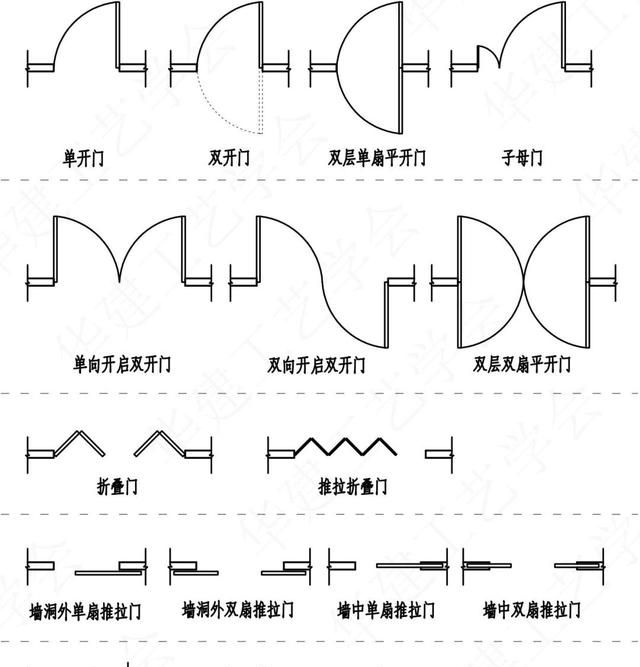

1、关于门的平面图符号说明：
△门符号平面图例
2、关于窗的平面图符号说明：
△窗符号平面图例
3、灯具图例：
△灯具符号平面图例应用

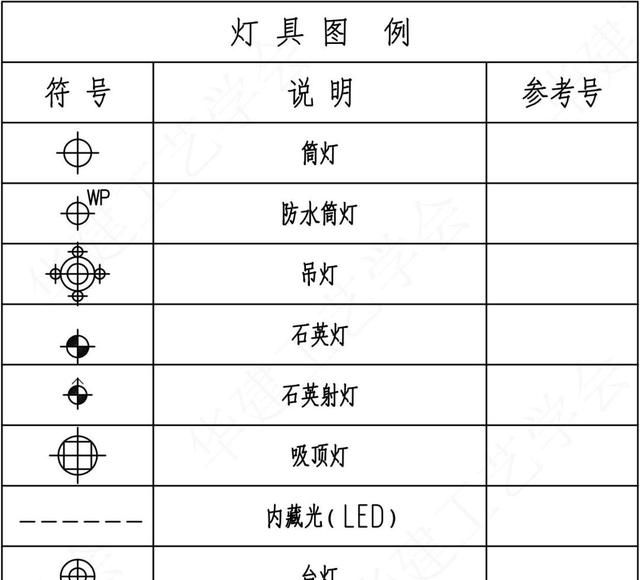

△灯具符号平面图例
4、机电图例：

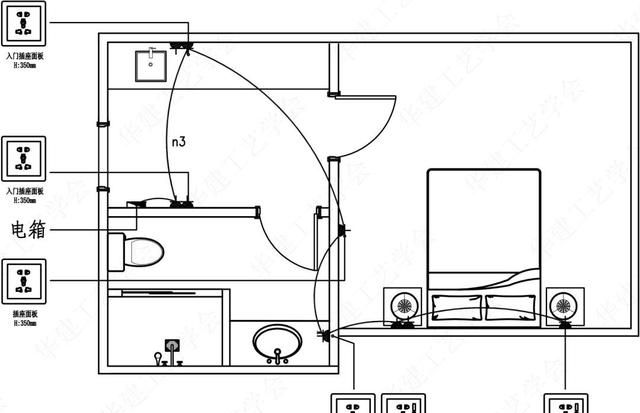

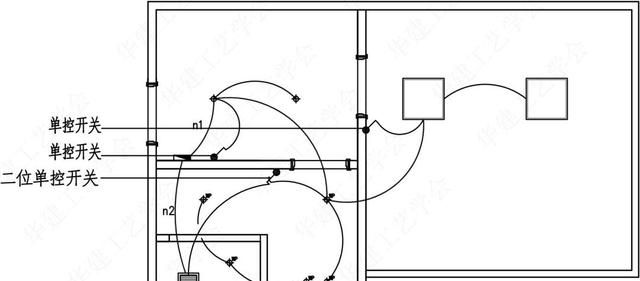

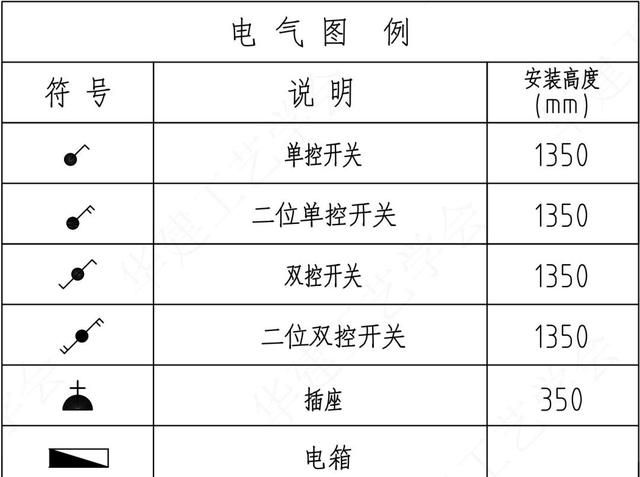

△机电符号平面图例应用
△机电符号平面图例
5、其他平面图符号说明：

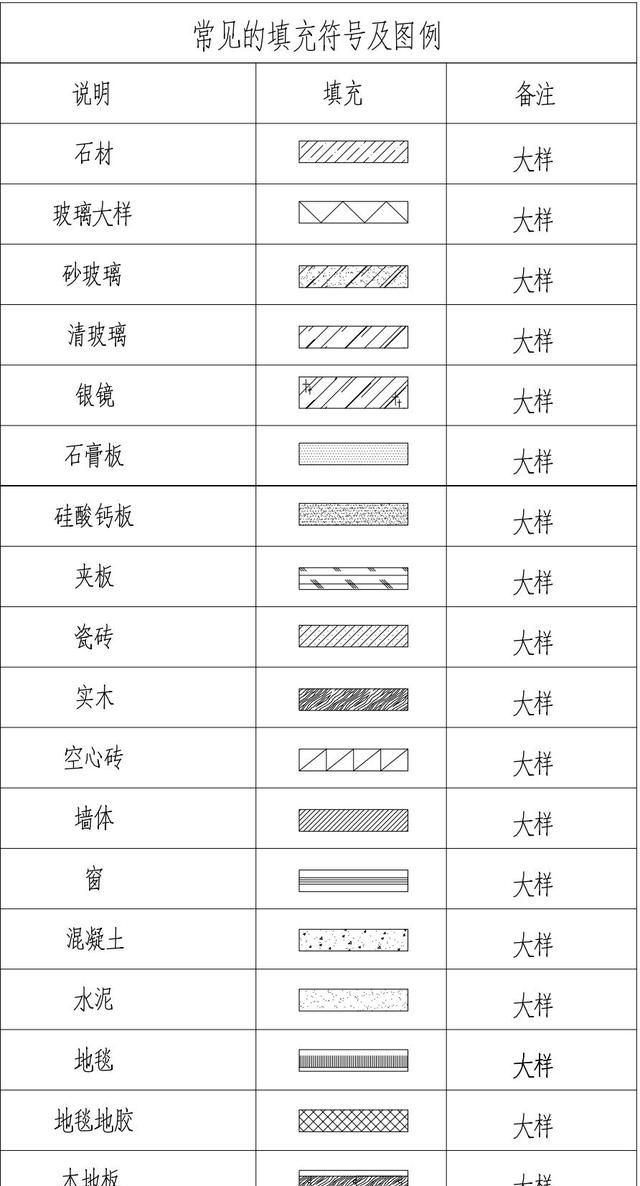

3.常见的填充符号及图例
常见的填充符号及图例如下面所示：
4.常见的绘图比例及表示
4.1 比例规范：
比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
△比例应用
4.2 常用比例：
绘图所用的比例，应根据精装修设计的不同部位、不同阶段的图纸内容和要求确定图纸比例。
常用比例宜为：
1：1、1：2、1：5、1：10、1：15、1：20、1：30、1：40、1：50、1：75、1：100、1：150、1:125、1：200。
该文案出自华建工艺凯发k8官网，如需了解更多人体工程学，可点击阅读全文查看↓↓↓
本文编写单位
华建环境设计研究所编写
图片：苏韵涛
审校：廖炽伟、陈涛
发布于2022年9月
“室内设计施工图图例
（hjsj入门指南）”
文案由华建工艺学会的团队发布
主要面向学生
由于文案的教学特点
它的内容可以自由复制、打印和分发
禁止商业用途
