一、滚筒式洗衣机组成

滚筒式洗衣机主要由台面、主控板、分配器盒、前板、内桶、机门、壳体、排水管、电源线等组成,如下图所示。

滚筒洗衣机的结构组成及拆装方法

二、滚筒式洗衣机的拆装

1、滚筒式洗衣机的安装

(1)去除运输固定螺栓

洗衣机在搬运时,为了防止碰撞在机器的背面设有4颗运输螺栓,安装前必须将螺栓拆下,拆卸方法如下:

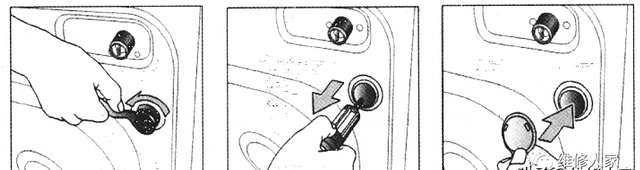

使用随机工具中的扳手(或自备的套筒扳手)拧松所有螺栓,再抓住螺栓帽,将螺栓从宽松的孔位拉出。重复以上动作将螺栓逐一拆除后,最后用随机附件中的4个塑料盖塞入安全螺栓孔内即可,如图所示。

滚筒洗衣机的结构组成及拆装方法

附注:保存运转螺栓和扳手,以备日后搬动洗衣机时使用。

(2)洗衣机放置

1)水平放置洗衣机,调整洗衣机底脚。洗衣机在出厂时,脚已经被调整到最理想的防振和最小噪声状态。当在第一次安装或在使用中需要移动洗衣机时,应将机器放置水平,具体方法如下:

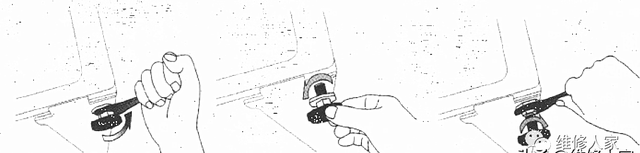

用手按需调整调平脚,使洗衣机保持平稳,待洗衣机平稳后,用洗衣机附带的扳手拧紧螺母即可,如图所示。

滚筒洗衣机的结构组成及拆装方法

2)放置洗衣机时的注意事项如下:

①抬放机器时,不得抓住机器的突出部分抬放,同时应特别小心,防止碰撞而造成损坏;

②洗衣机应放置在坚固平整的地面,不能放置在柔软的毛毯或木质地板上:

③安装时,注意打开门时洗衣机所占尺寸;

④洗衣机安放的位置应尽量靠近电源、水源和下水道,以方便使用;

⑤洗衣机应放置在干燥、通风的地方,并远离高温设备;

⑥当洗衣机置于底座上时,机脚必须用固定夹固定在底座上,以防止脱水时滑动。

(3)连接进水管

将冷水进水管的l形装配臂连接至机背的冷水进水口,然后用手拧紧。进水管的两端分别连接洗衣机及水龙头。将冷水进水管的另一端连接至水槽的冷水水龙头,并用手拧紧。如有必要,可以重新调整洗衣机机背的进水管位置。方法是松开装配臂,转动水管,并再次拧紧装配臂。

注:切勿拉扯进水管,如果进水管太短,可更换一条较长的高压水管。对于另带热水进水口的洗衣机,可将热水进水管的红色l形装配臂连接至机背上的热水进水口,再用手拧紧。将热水进水管的另一端连接至水槽的热水水龙头,并用手拧紧。如果只需用冷水,可采用y形连接管。

(4)连接排水管

排水管末端的摆放位置如下:

1)搭在洗涤池的边缘,排水管放置的高度必须介于60~90cm之间。要使排水管保持合适的排水弯曲度,需使用提供的水管塑料定位器。使用吊钩将定位器固定在墙壁上,或用绳子将定位器系在水龙头上,以免排水管移位。

2)分支排水管分支必须高于水槽吸水管,以确保洗衣机排水管离地至少60cm。

注:洗衣机的排水管应固定牢靠,防止滑脱而使水溢流地面。

(5)电气安装

1)电源电压与机器铭牌标注电压一致,并按铭牌选择熔丝或熔断器。

2)使用的电源插头与插座必须匹配,并为正规产品,插座必须是带接地装置的。

3)使用的电源线切面必须足够。

4)安装时,必须确保机体正确接地。

5)如果使用漏电保护器,其产品上的符号应有漏电保护器符号,才能使用。

2、滚筒式洗衣机的拆卸

(1)控制面板的拆卸

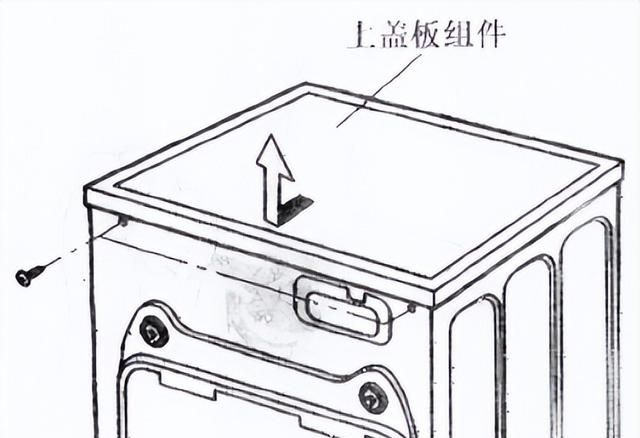

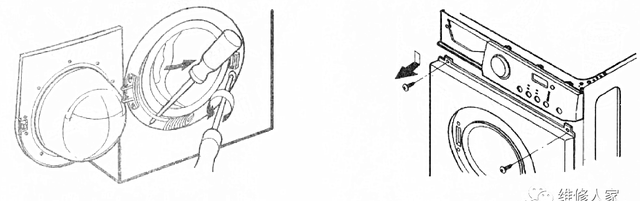

将上盖板后面的2个螺钉拧下,先向后再沿箭头方向向上拉盖板,将上盖板取下(见图)。

滚筒洗衣机的结构组成及拆装方法

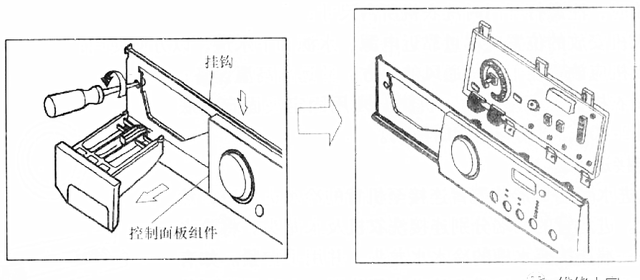

再将电脑连线拔下,拉出洗涤剂分配盒,并拧下两个螺钉,按下顶部的挂钩,拉下控制面板,并拧下3个螺钉,即可将电脑板从控制面板上取下。

滚筒洗衣机的结构组成及拆装方法

(2)分配盒组件的拆卸

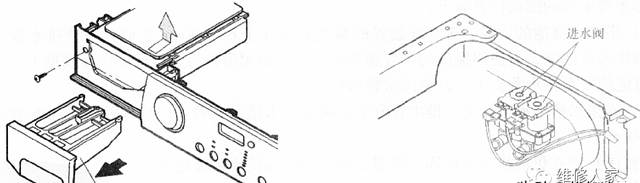

拆下顶盖组件,沿着箭头方向拉出洗涤剂分配盒,旋松2个螺钉,拆下管夹和管子后,在桶上拆下通风管和进水盒即可。

滚筒洗衣机的结构组成及拆装方法

(3)进水阀的拆卸了用来饭

断开电源接头,拧下阀门固定器的2个螺钉后,拆下进水阀即可,如上图所示。

(4)防踢板的拆卸

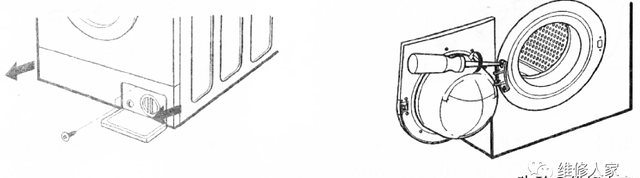

用硬币将防踢板盖打开,并拆下1个螺钉后沿着箭头方向拉出防踢板即可。

滚筒洗衣机的结构组成及拆装方法

(5)门的拆卸

将门全部打开,从门铰链上拧下2个螺钉,用手抓住外箱体里面的门支架,再移开门组件即可。

(6)门密封圈组件的拆卸

拆卸外箱体密封圈卡簧,再从外箱体盖上拧下2个螺钉。打开防踢板盖并拧下里面的1个螺钉,拆下防踢板。

滚筒洗衣机的结构组成及拆装方法

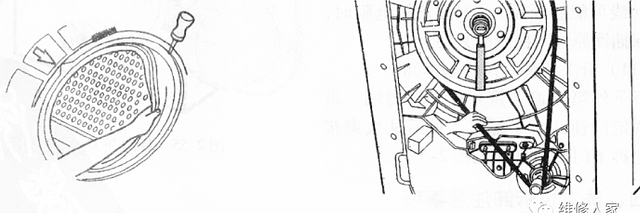

再拆开控制面板,并拧下外箱体盖的上边和下边的所有螺钉,即可拆下桶密封圈卡簧。

滚筒洗衣机的结构组成及拆装方法

(7)传动轮、电动机、减振器的拆卸

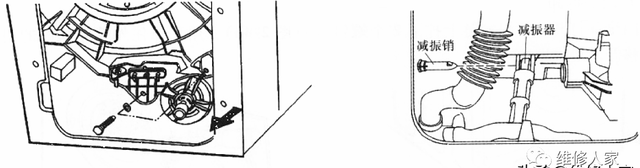

拆下后盖板,将传动带取下后,并拧开传动轮固定螺栓,即可取下传动轮。再拧下支架上的2个螺钉,并沿着箭头方向拆下电动机,再拔出减振销,即可取下减振器。

滚筒洗衣机的结构组成及拆装方法

注:重装电动机时,需确保电动机的安装套管在支架上;重装减振器时,不可再使用拔出过的减振销,避免洗衣机运行时出现销子脱落现象。

(8)泵的拆卸

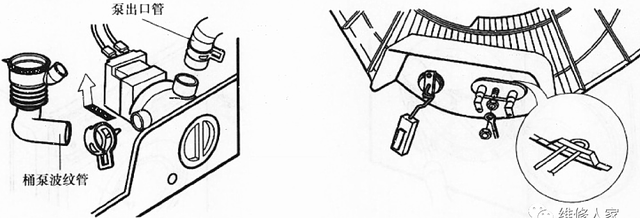

依次拆下排水管、桶泵波纹管后,拔下塞子(保留水管),并拔下连接线,拧下1个螺钉,即可拆下泵。

(9)加热器的拆卸

拧开m6型加热器螺母,即可取下加热器。

滚筒洗衣机的结构组成及拆装方法

注:安装加热器时,需确保加热器插入位于桶底的加热器夹内。

(10)热敏电阻的拆卸

拉出热敏电阻的支架,即可取下热敏电阻。

注:拆卸热敏电阻时,应避免抓住线拉(线可能会断裂)。重装热敏电阻时,需确保插回原位与橡胶圈紧贴。

(11)开关组件、门锁的拆卸

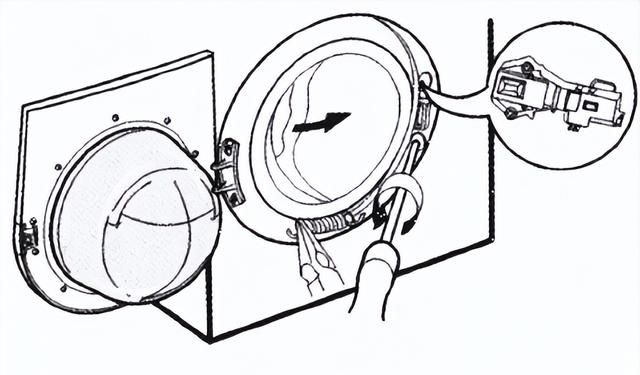

拆下外箱体盖卡簧并松开密封圈,再拆下固定门锁的2个螺钉,最后从线束接插件上拆下门锁即可。

滚筒洗衣机的结构组成及拆装方法

三、洗衣机拆卸注意事项

拆卸洗衣机时,应注意以下几点:

1、移动机体或躺倒机体进行作业时,防水底板或聚乙烯底座的存水部位,以及内部管道等处会溢出剩水。在移动机体时请不要倾斜。

2、当需要倾斜机体时,应先实行脱水运转。取出线屑过滤网,把机体向前方倾斜彻底排出剩水。此外,当拆卸部件时,为安全起见请确认部件内部是否留有剩水。

3、把机体躺倒进行作业时,请安稳地向后倾倒(如向其他方向倾倒,会导致损坏内部部件,引起漏水)。

4、当拆卸循环泵组件、风扇电动机时,需要用短十字螺钉旋具(全长75mm以下)请事前准备。

5、导线之间的接线,尽可能用规定的压接端子,用适当的工具压接牢固,并用绝缘胶带充分绝缘,且导线不能碰到传动带、散热传动轮、吊杆等可动部分以及锐角部位和高温部位(电动机),应按原状态接线及固定(如不保持原状,将引起异常响声或漏水)。
