漏电保护器又叫漏电保安器、漏电开关，是一种行之有效的防止人身触电的保护装置。漏电保护器的原理是利用人在触电时产生的触电电流，使漏电保护器感应出信号，经过电子放大线路或开关电路，推动脱扣机构，使电源开关动作，将电源切断，从而保证人身安全。漏电保护器对电气设备的漏电电流极为敏感。

当人体接触了漏电的用电器时，产生的漏电电流只要达到10～30ma，就能使漏电保护器在极短的时间（如0.1s）内跳闸，切断电源。

漏电保护器的电路如图1所示。

图1 漏电保护器电路

漏电保护器的选用

（1）型式的选用。电压型漏电保护器已基本上被淘汰，一般情况下，应优先选用电流型漏电保护器。

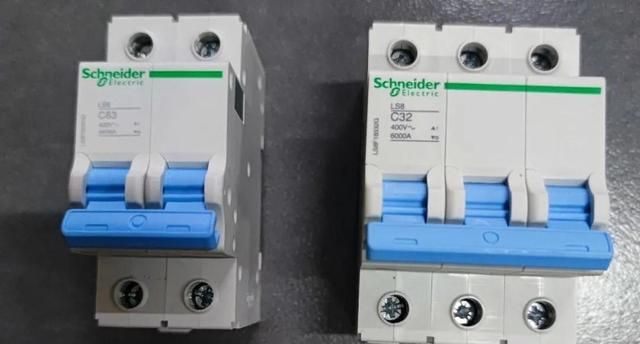

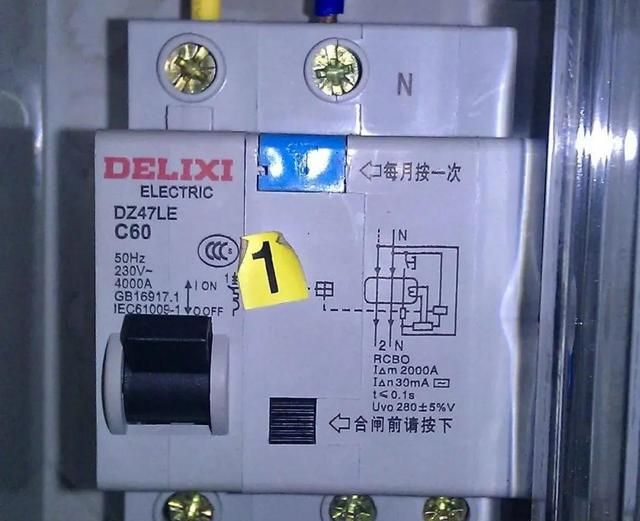

漏电保护器

（2）极数的选用。单相220v电源供电的电气设备，应选用二极二线式或单极二线式漏电保护器；三相三线制380v电源供电的电气设备，应选用三极式漏电保护器；三相四线制380v电源供电的电气设备，或者单相设备与三相设备共用电路，应选用三极四线式、四极四线式漏电保护器。

（3）额定电流的选用。漏电保护器的额定电流值不应小于实际负载电流。

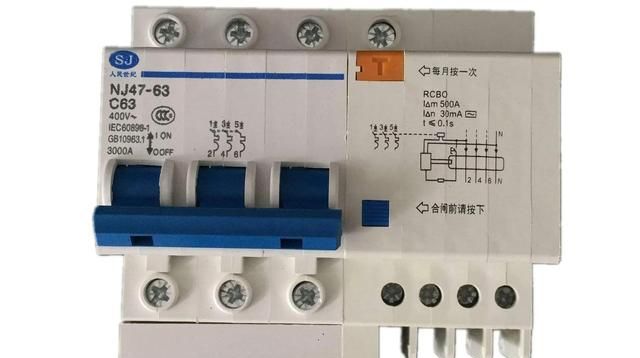

漏电保护器

（4）可靠性的选用。额定电压在50v以上的ⅰ类电动工具，应选用动作电流不大于15ma并在0.1s以内动作的快速动作型漏电保护器，同时还必须做接地或接零保护；主要用于间接接触保护目的时，单台电气设备可选用额定漏电动作电流为30～50ma的快速型漏电保护器；大型或多台电气设备可选用额定漏电动作电流为50～100ma的快速型漏电保护器。合格的漏电保护器动作时间不应大于0.1s，否则对人身安全仍有威胁。

漏电保护器的安装

（1）安装漏电保护器以后，被保护设备的金属外壳仍应进行可靠的保护接地。

（2）漏电保护器的安装位置应远离电磁场和有腐蚀性气体环境，并注意防潮、防尘、防震。

（3）安装时必须严格区分中性线和保护线，三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备的外露可导电部分；保护线不得接入漏电保护器。

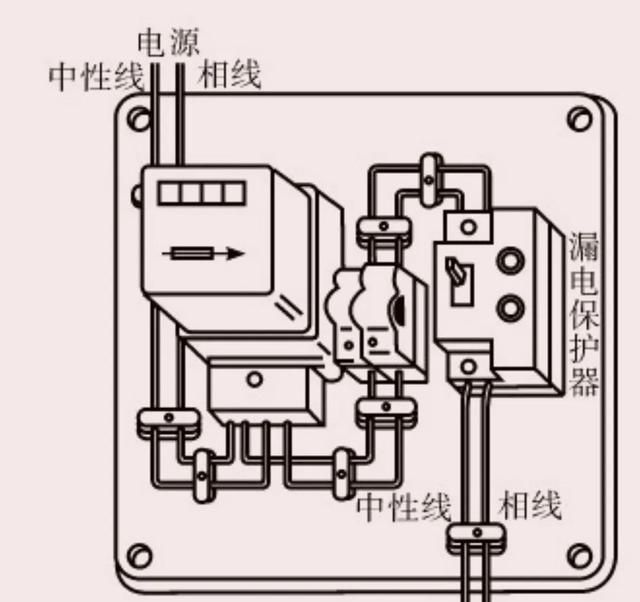

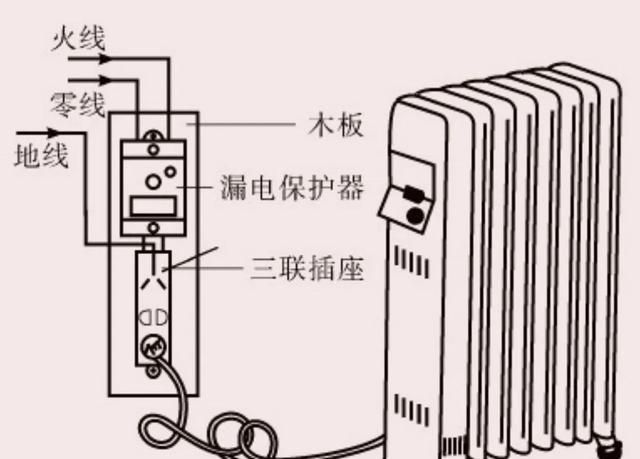

（4）漏电保护器应垂直安装，倾斜度不得超过5°。电源进线必须接在漏电保护器的上方，即标有“电源”的一端；出线应接在下方，即标有“负载”的一端。作为住宅漏电保护时，应装在进户电度表或总开关之后，如图2所示。如仅对某用电器具进行保护，则可安装在用电器本体上作电源开关，如图3所示。
