为了帮助大家规范在项目设计和施工过程中容易忽视的一些关键节点做法，消除质量隐患及通病预防。
今天我们分享给大家的是酒店类室内装饰工程工艺样板标准图集（包括了地面、墙面、顶面、隔墙、材料收口、门类与安全隔音节点共45个关键节点做法）供大家做技术交底与施工参考。
07.
安全关键节点做法
1、超高超重门安装节点
超高超重门正立面图△

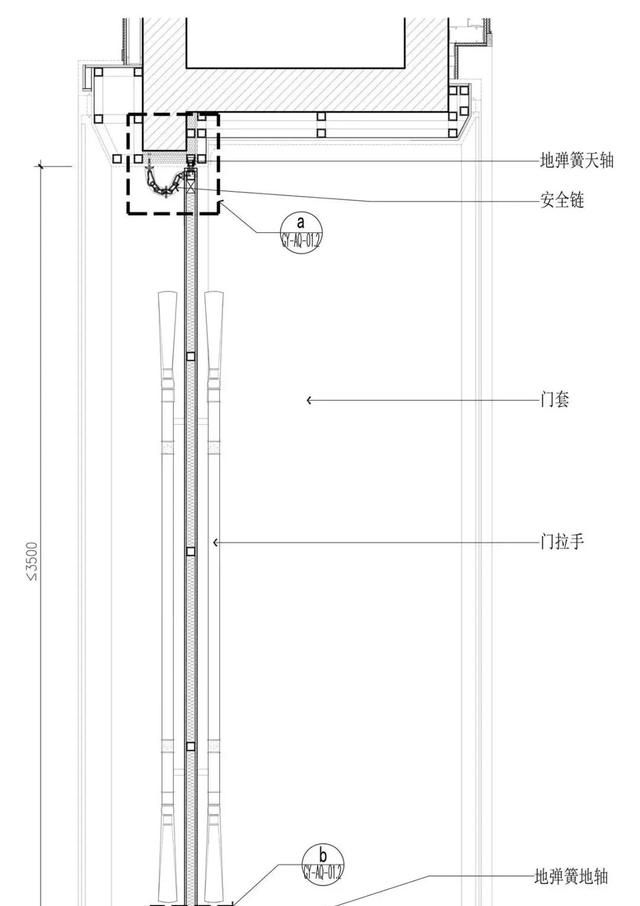

超高超重门侧立面图△

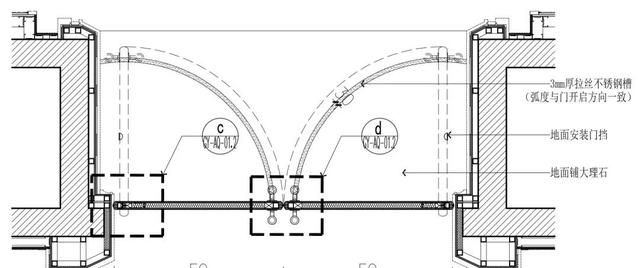

超高超重门平面图△

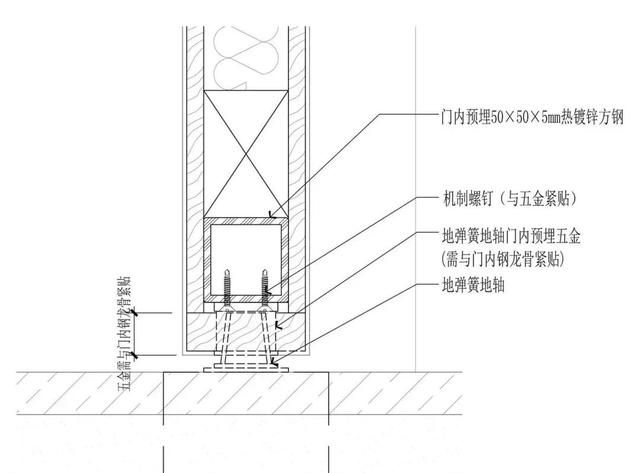

安装节点详图△

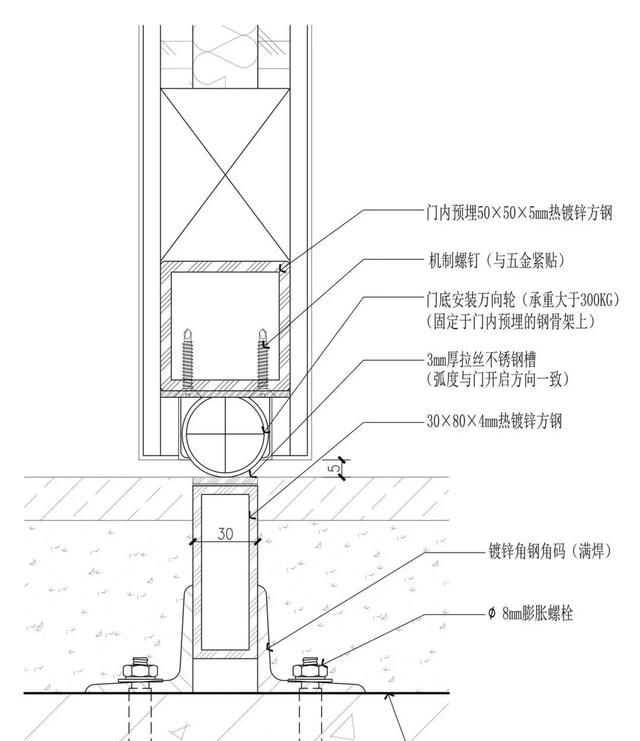

万向轮安装节点详图△

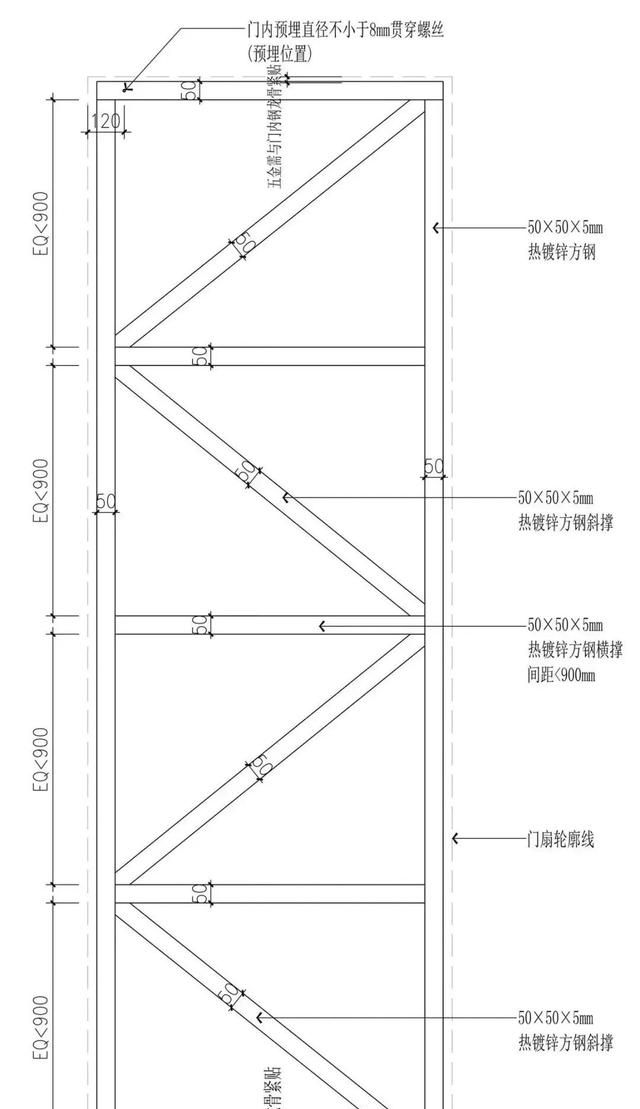

门扇内预埋钢架正立面图△

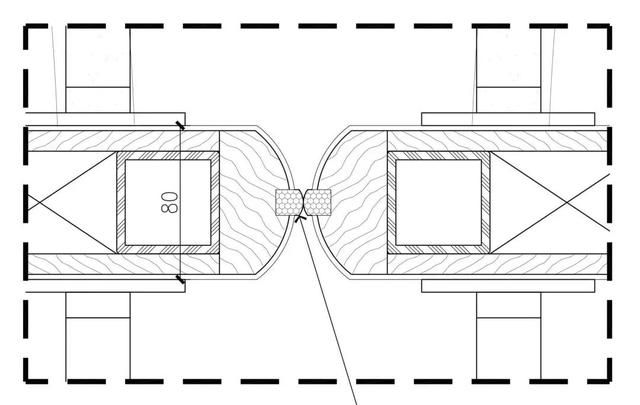

安装节点详图△

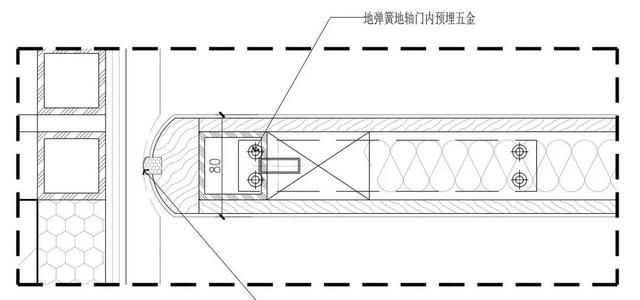

安装节点详图△
安装节点详图△
1）本节点是超高超重门采用地弹簧五金配件的做法，最大承重300kg，所选五金均要根据门的尺寸、重量选择相应型号的地弹簧，所有五金严格按照厂家提供的技术参数安装；
2）门扇高度不得高于 3.5m，单扇门重不得超过300kg:万向滚轮承重大于300kg；安装五金时必须保证天、地轴在同一轴线上，并必须保证五金与门及门套内预埋的钢骨架牢固连接；
3）每扇门的上部必须加装安全链，安全链一端固定在门内预埋钢骨架上，另一端固定在与结构相连的镀锌方钢上，且均需采用固定螺栓贯穿钢骨架的做法；安全链承受拉力须大于300kg，并且大于门重；
4）所有高于 3m 的门均需安装安全链，安全链的安装方式均参照此做法；
5）门内钢骨架、门框钢骨架均应按照图纸提前预埋，安全链固定贯穿螺栓均应提前预埋在门内和门框钢骨架中；
6）所有超高超重门安装前，必须制定安装技术方案，报有关部门审核并备案。
2、消火栓石材暗门节点做法

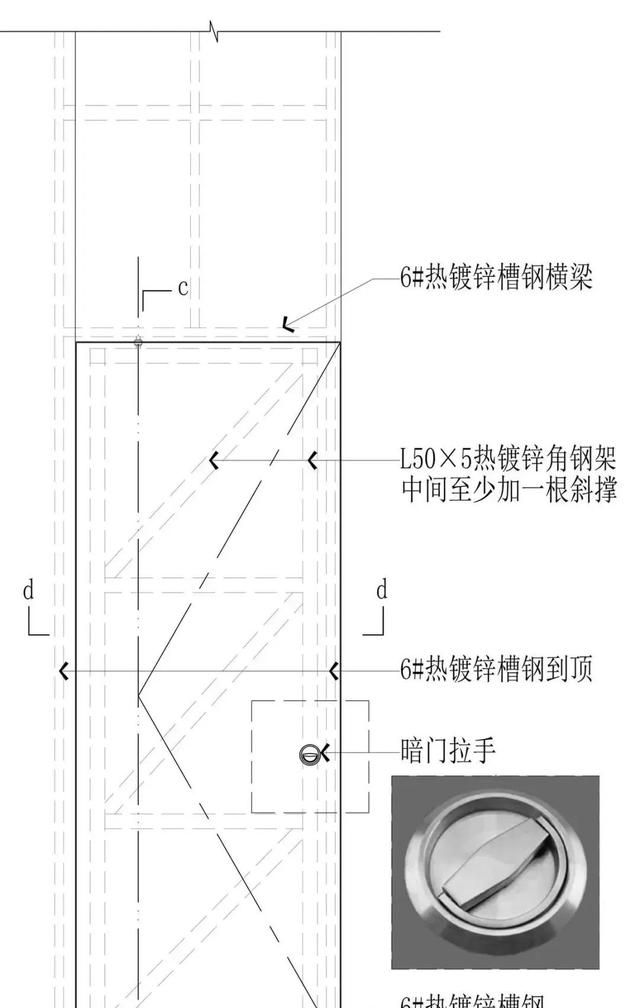

消火栓石材暗门正立面图△

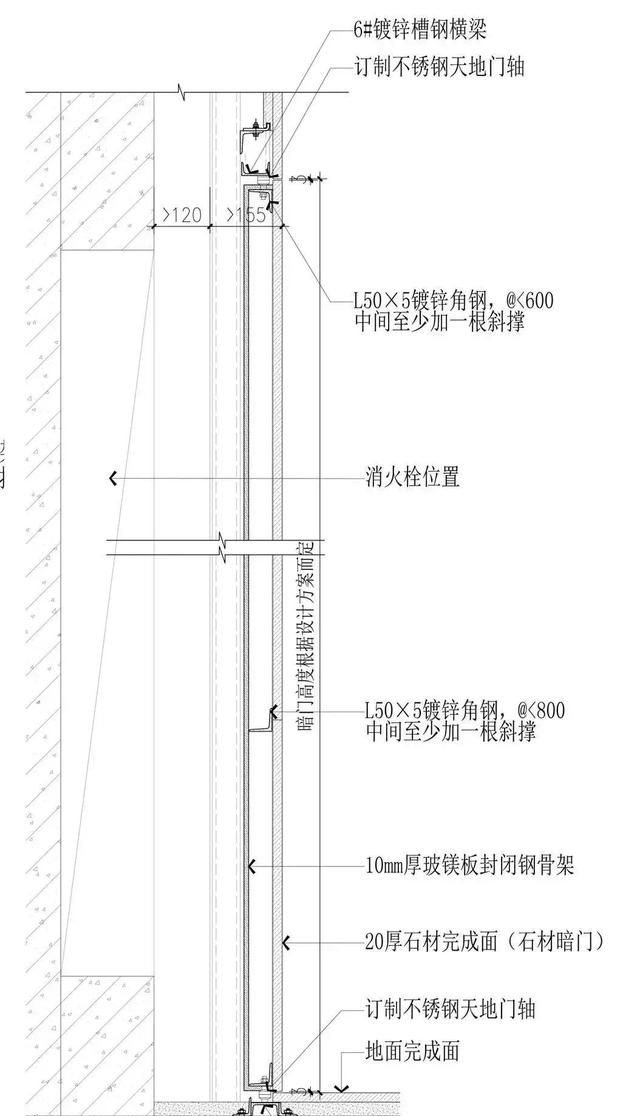

消火栓石材暗门竖向剖面大样图△

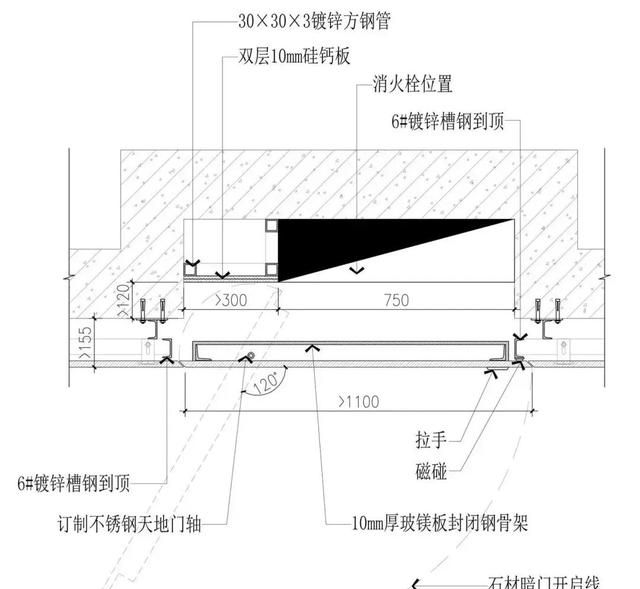

消火栓石材暗门横向剖面大样图△
1）消火栓石材暗门高度根据设计方案而定并保证暗门120°开启；
2）砌筑墙体时预留洞口的宽度需>消防箱宽度 300mm，洞口的深度需消防箱厚度 120mm；
3）干挂石材装饰面厚度需根据现场确定，且必须保证石材完成面到消防栓的净深度大于 275mm；
4）暗门钢骨架横向龙骨中间至少加一道斜撑；
5）图中标注的钢龙骨尺寸均为最小尺寸；
6）石材暗门分缝应与周边石材分缝匹配，并确保门缝与石材排版通缝；
7）门扇安装完成后，必须完全闭合、平整、不能外倾；
8）同时应严格执行公司节点工艺标准中的相关规定。
3、淋浴间玻璃门安装

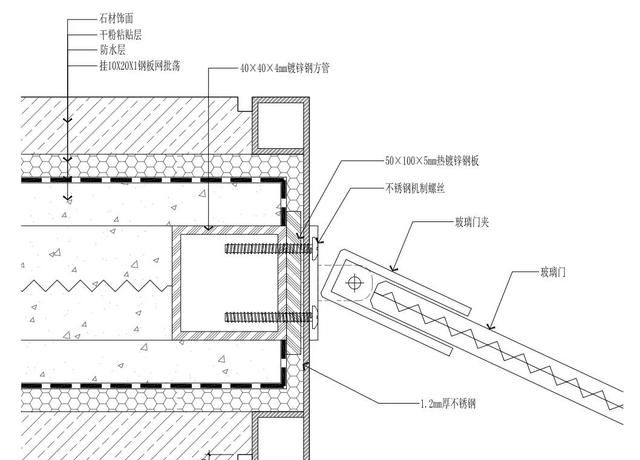

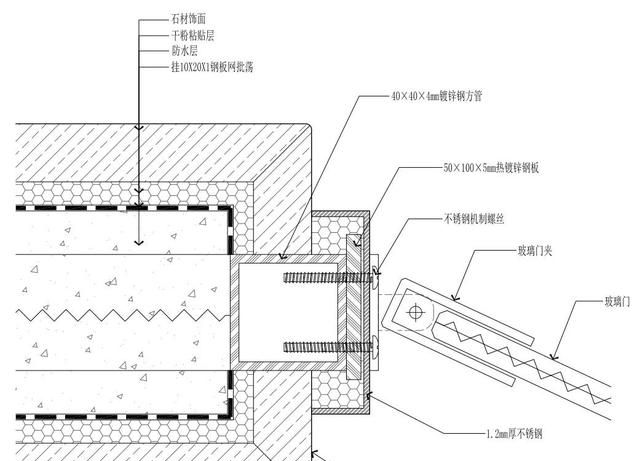

淋浴间玻璃门安装方式①△

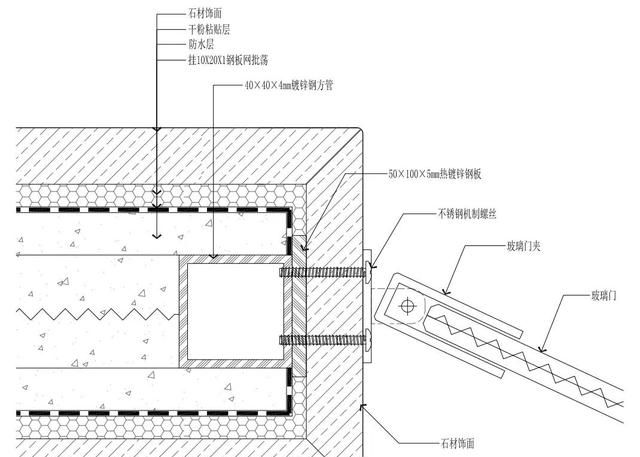

淋浴间玻璃门安装方式②△
淋浴间玻璃门安装方式③△
1）此节点适用于淋浴间、马桶间玻璃门安装节点；
2）玻璃门合页禁止固定在木基层板上，须采用预埋厚度不小于 5mm 镀锌钢板焊接在镀锌方管上，确保合页固定在镀锌钢板上，且需采用不锈钢机制螺丝固定；
3）淋浴间、卫生间玻璃门须采用钢化夹胶安全玻璃，夹片厚度应在设计图中落实。
4、挡烟垂壁安装

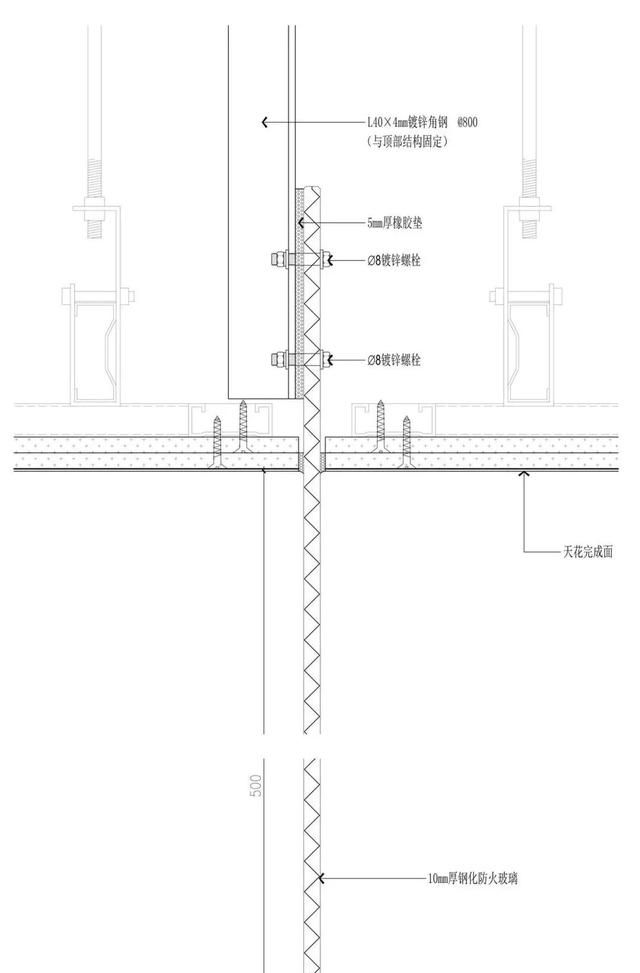

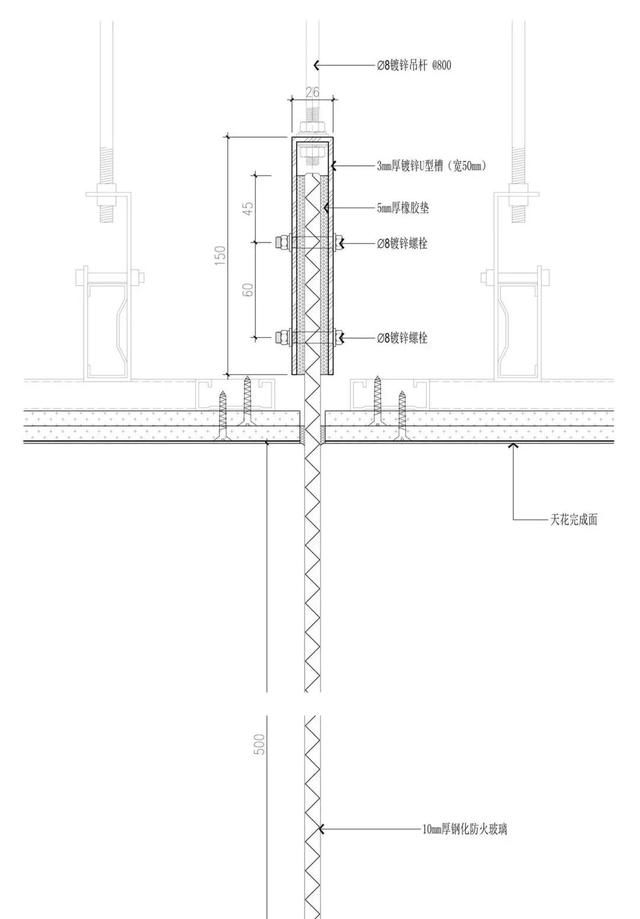

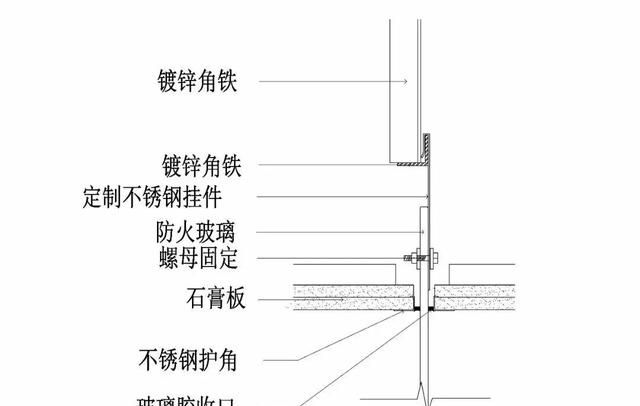

挡烟垂壁安装详图△
挡烟垂壁安装详图△
1）3#镀锌角钢用膨胀螺栓与顶面固定满焊相接；
2）横向3#镀锌角钢与纵向角钢焊接连接留 2-3mm 缝（用于卡主不锈钢挂件）；
3）成品玻璃上应开好孔与不锈钢挂件链接；
4）玻璃干挂在顶面钢架上；
5）制作轻钢龙骨基层，龙骨在钢架处应断开；
6）9.5或 12mm 厚纸面石膏板，用自攻螺钉与龙骨固定；
7）满刮 2mm 厚面层耐水腻子，注意成品保护涂料饰面。
