单相电度表接入电流互感器,
互感器需要接地,该怎么接地?
♠单相电能表如果额定电流不能满足负载情况下（一般为80a），需要外加一只低压电流互感器来扩充电能表的计量能力（实际计量电量要按照电流互感器的倍率乘以数字倍数）。
♦电能表计量表中是通过电流线圈和电压线圈叠加原理计量的，最好是选择购买有脱扣连接片的单相电能表，将电压线圈的连接片拆除，让电能表的电压线圈连接片直接接至火线上，这样才能保证电能表计量准确，否则电流互感器的s2一点都是不能接保护接地线的，它相当于短路了。如果是有内部连接片的，无法拆除，也要引入一根火线至电能表的①号接线端，保证电压线圈的额定电压，这样才不算偷电。但它是不能满足将电流互感器的s2接地的。
低压电流互感器型号及外形各异，但其功能是一样的。例如lmzj1- 0.5型电流互感器，它主要用于户内，供额定电压为0.5 kv及以下，额定频率为50 hz的交流电路中作为电流电能测量或监控用，产品为浇注式电流互感器，采用底板固定安装方式。
如果是细心的电工师傅，因为经验积累，他知道低压电流互感器上有p1/p2和内部绕制漆包线的s1/s2；事实上低压电流互感器就是一台工作在短路状态下的升压变压器。没有规矩不成方圆，夯实安全基础，安全用电。

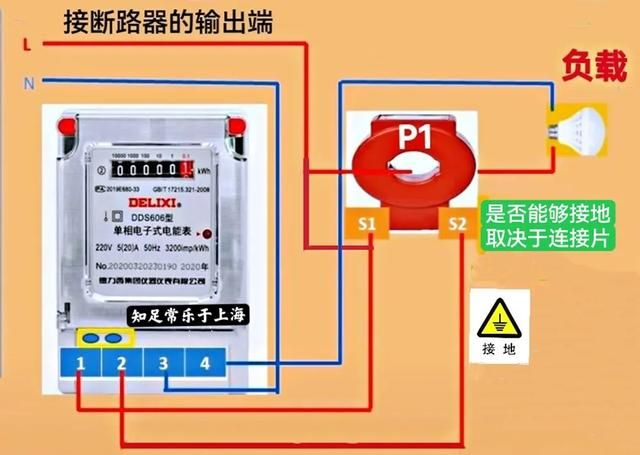

♦常用的电流互感器二次侧额定电流为5a，所以要求配用电能表的电流量程也应为5a，这里本人以德力西dds606型单相电能表接线图来说，它 二次侧的s1下端接电能表的①号端子，二次侧s2下端接电表的②号端子。
电能表的③号端子接电源的零线进，零线的出从④号端子接出至负载零线,如图下所示
♦注意：对于预付费远程通讯抄表的单相智能电能表不能满足要求；如果单相电表内的连接片没有断开，s2是禁止接地的，要是电表内的连接片已经拆除，那么s2应该接地。

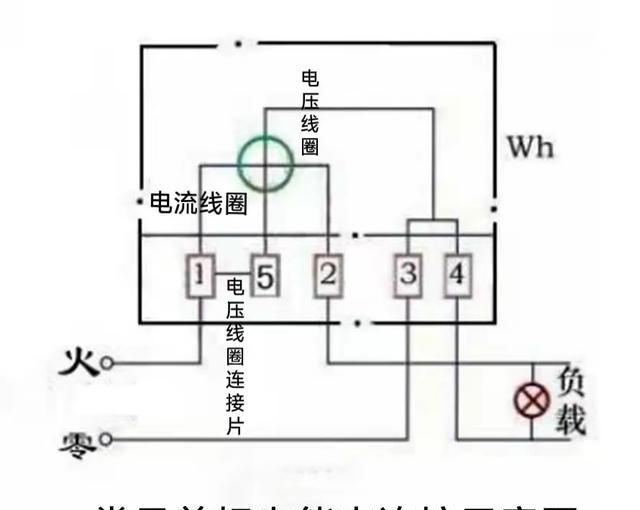

单相电能表的接线有①、②、③、④，四个接线端子，有的电能表连接片也有标注为⑤的，这样就可以将脱扣连接片拆除后单独接火线来给电压线圈供电。见下图所示
♠这里涉及到一个问题，就是电流互感器为什么要接地？
答：以常用的低压电流互感器实物图如下图所示。
电流互感器的一次侧绕组匝数很少，甚至只有一匝，导线截面积很大。二次侧绕组的匝数很多(匝数由变流比而决定)。一次侧绕组串联接在电力主线路中（p1进/p2出），而二次侧绕组的s1/s2接在电能表的电流绕组、测量仪表、继电保护装置及指示电路中。见下图所示。
电流互感器的二次侧的s2接地，实际上是防止互感器内部的一次侧高压由于其它原因，使绝缘击穿，高压串入二次低压侧，对硅钢片(铁芯)或二次侧的线圈形成回路，对人体安全构成威胁而设置的。
如果在安装电流互感器的时候没有按照规矩办事，p1为电源的进的方向，p2为至线路负载方向，即使是二次侧接地了，也会对人体安全构成威胁。这是因为变压器在工作时的瞬间参考方向中有一个同名端与异名端，生产电流互感器的厂家都是按照规定将s1设置为接地保护端子，正是由于这种原因，在几个以上的电流互感器安装中，也不可以混淆s1、s2的任意接地情况。
线路中电流互感器一次侧带电时，无论什么在情况下都不允许二次侧线圈开路。这是因为在正常运行情况下，电流互感器的一次磁势与二次磁势基本平衡，励磁磁势很小，铁芯中的磁通密度和二次线圈的感应电势都不高，当二次开路时，一次磁势全部用于励磁，铁芯过度饱和，磁通波形为平顶波，而电流互感器二次电势则为尖峰波，因此二次侧绕组线圈将出现高电压，对人体及设备安全带来危险。
电流互感器在运行时，若需要二次侧拆装仪表，必须首先将电流互感器的二次侧s1、s2用导线短接起来。为了防止开路，电力安全规程中严格规定，在电流互感器二次侧不允许装设熔断器或刀闸开关的。
♦注意事项则安全更有保障
◆互感器可垂直或水平安装,安装时须将s2端子接地；
◆连接互感器的二次导线截面积推荐不小于2.5平方毫米；
◆互感器再运行时严禁二次绕组开路，以防产生高电压，对设备和人身造成伤害；
◆互感器的安装场地应该干燥通风，无侵蚀性和爆炸性的介质；
◆互感器要周期性检定，对检定不合适的产品应进行维修或更换。
知足常乐2022.3.3日晚于上海

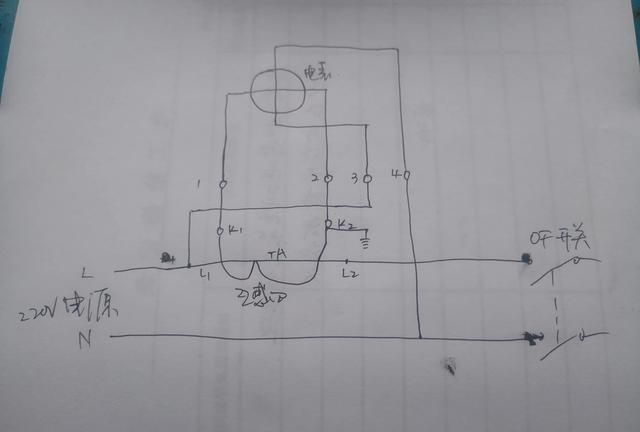

首先咱们看一下单相电度表接入电流互感器的电路图：
从图中可以看出，220v电源线分为l端和n端，l端为相线（火线），n端为零线。电度表的1端接电流互感器的k1，2端接k2，同时k2做接地，3端接火线，4端接零线。咱们的重点之处在于互感器二次侧接地如何接，k2接地线路绝对不可以开路，接地电阻不得大于4ω，如果在运行中不慎处于开路状态或一次绕组流过异常电流（如雷电、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧（k2）产生数千伏甚至上万伏的电压，也就是说电流互感器在二次侧开路状态下就变成了升压变压器，不仅会烧毁互感器，而且人员在操作维修时容易造成触电事故，是相当危险的。如果一次侧穿芯导线绝缘强度够，也有k2端不接地的，但是为了安全起见最好是做接地保护。希望我的解答能够帮助你。
